化工列管式換熱器：工業熱交換的核心裝備解析

一、結構原理：精密分工實現高效傳熱

化工列管式換熱器（又稱管殼式換熱器）由殼體、管束、管板、折流板及封頭五大核心部件構成：

殼體：采用碳鋼、不銹鋼或耐腐蝕合金圓筒形設計，兩端配橢圓形或碟形封頭，形成封閉壓力容器，內部流體壓力由殼體結構承載。

管束：由數百根平行排列的無縫鋼管組成，管徑與長度根據工況定制，通過焊接或脹接固定于管板，形成高效傳熱通道。例如，在煉油廠中，四管程設計的管束使熱效率提升45%，原油處理量增加20%。

管板：厚鋼板制成，開孔數量與管束匹配，固定管束兩端并連接殼體與封頭，確保流體均勻分布。

折流板：垂直于管束安裝，通過螺旋形或弓形設計強制冷流體多次改變方向，提升湍流強度，使總傳熱系數提高20%—30%。

封頭：封閉殼體兩端，防止流體泄漏，支持逆流設計實現冷熱流體反向流動，平均溫差，能效較順流提升20%—30%。

二、類型創新：溫差補償與工況適配的突破

根據熱補償方式，列管式換熱器分為三大類型：

固定管板式

結構：兩端管板與殼體制成一體，結構簡單、成本低，但殼程清洗困難。

應用：適用于殼程流體清潔、溫差不大（≤70℃）或殼程壓力不高的場合。例如，在溫差≤50℃的化工流程中，通過補償圈實現熱膨脹補償，成本較浮頭式降低30%。

浮頭式

結構：一端管板不與殼體連接，可沿軸向自由浮動，消除熱應力影響，管束可抽出清洗。

應用：適用于溫差大、壓力高或殼程介質易結垢的場景。例如，在石油化工加氫裂化工藝中，設備變形量<0.1mm，年節電約20萬kW·h。

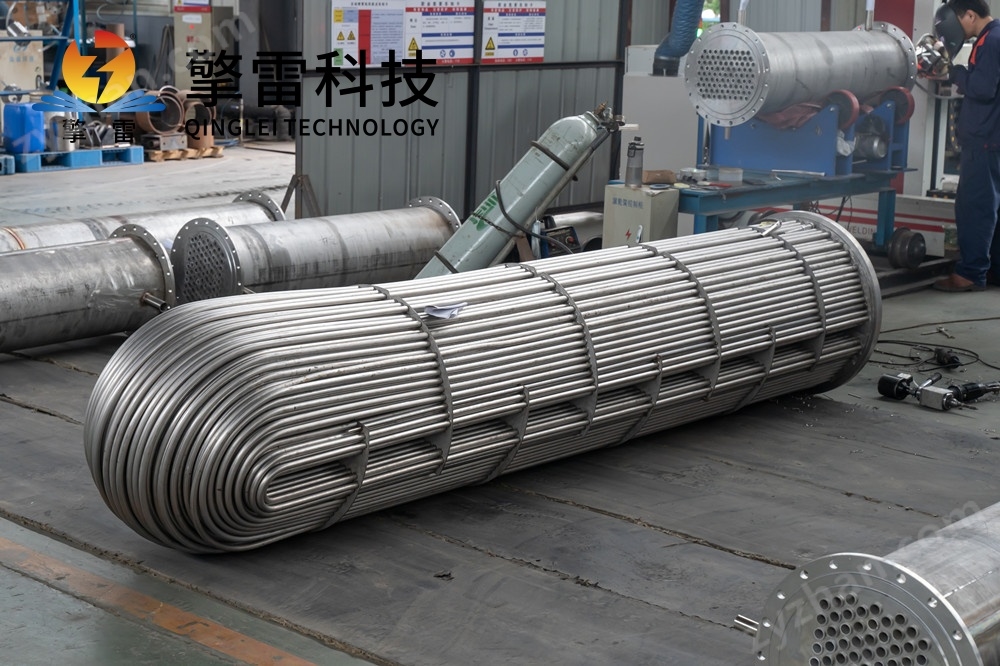

U形管式

結構：每根管子彎成U形，兩端固定于同一管板，允許自由伸縮，結構簡單、重量輕。

應用：適用于高溫高壓且殼程介質潔凈的工況。例如，在電站鍋爐煙氣冷卻中，耐壓達40MPa，回收余熱提升發電效率15%。

三、性能優勢：高效、可靠與適應性的平衡

高效傳熱

單位體積傳熱面積大，折流板設計使湍流程度顯著提升，典型應用中傳熱系數可達13600 W/(m2·℃)，冷凝效率提升25%。例如，在乙烯裂解裝置中，立式列管換熱器傳熱效率滿足1000℃高溫工況需求。

耐壓與適應性強

耐壓高達40MPa，適用于高溫高壓環境（如超臨界CO?發電）；材料選擇廣泛（雙相不銹鋼、鈦合金等），適應濃硫酸、熔融鹽等介質。例如，在濕氯氣環境中，254SMO超級奧氏體不銹鋼設備連續運行5年無腐蝕。

靈活可調

通過調整管程數、殼程數或流體流速優化傳熱性能。雙管程設計使熱流體在管內流動兩次，傳熱系數提升30%—50%，體積縮小50%。例如，在LNG接收站中，設備高度降低至傳統設備的60%，節省土地成本超千萬元。

維護便捷

浮頭式與U型管式結構支持管束抽出清洗，降低維護成本。例如，某煉化企業采用可拆卸封頭設計，維護時間縮短50%，年費用降低40%。

四、應用場景：多行業熱交換需求的全覆蓋

石油化工

原油加熱、油品冷卻、氣體冷凝等工藝中優化流程并提高產能。例如，在煉油廠中，列管式換熱器用于加熱原油以提高流動性，同時冷卻高溫油氣回收余熱。

電力行業

鍋爐煙氣冷卻、蒸汽冷凝等場景確保設備安全高效運行。例如，某電廠采用雙管程列管式換熱器后，熱能利用效率提升15%。

食品醫藥

牛奶巴氏殺菌、果汁濃縮、藥品合成與滅菌等工藝中，符合HACCP與GMP標準，精確控溫保障產品質量。例如，在抗生素發酵液冷卻中，溫度控制精度±0.5℃，提升發酵效率20%。

環保領域

煙氣脫硫（FGD）中耐受350℃高溫?zé)煔?，SO?去除率達99.5%，設備體積縮小40%；VOCs治理中預熱廢氣至760℃，減少燃料消耗30%。

五、未來趨勢：智能化、綠色化與材料創新

材料升級

研發石墨烯/碳化硅復合材料，耐溫范圍擴展至-196℃至1200℃，導熱系數提升50%；納米涂層技術實現自修復功能，設備壽命延長至30年以上。

結構優化

采用3D打印流道設計，比表面積提升至500㎡/m3，傳熱系數突破12000 W/(m2·℃)；法蘭連接標準模塊支持單臺設備處理量從10㎡擴展至1000㎡，建設周期縮短50%。

智能集成

集成物聯網傳感器與AI算法，實現遠程監控與故障預警（準確率>98%）；數字孿生系統支持虛擬仿真與實時控制結合，節能率達10%—20%。

低碳轉型

開發CO?自然工質換熱器，替代傳統HFCs制冷劑，單臺設備年減排CO? 500噸；建立鈦合金廢料回收體系，實現材料閉環利用，降低生產成本20%。
