熒光劑生產中碳化硅換熱器的應用與技術優勢

引言

熒光劑，如熒光增白劑和稀土熒光材料，在紡織、造紙、塑料等領域有著廣泛應用。其生產過程涉及強酸、強堿及高溫有機溶劑等復雜工況，對換熱設備提出了嚴苛挑戰。碳化硅（SiC）換熱器憑借其優異的耐化學腐蝕性、抗結垢能力及高導熱系數，成為熒光劑合成、提純及干燥環節中冷卻器、加熱器的理想選擇。本文將系統分析熒光劑工況下碳化硅換熱器的材料特性、結構設計、工程應用及運維策略，結合案例探討其全生命周期成本優勢。

一、熒光劑生產中換熱設備的核心挑戰

1.1 典型工藝場景與介質特性

熒光劑生產主要分為合成反應、結晶提純、干燥包裝三大環節，碳化硅換熱器主要應用于以下場景：

合成反應冷卻：控制聯苯胺重氮化反應（0-5℃）或偶合反應（20-30℃）的放熱，介質為循環冷卻水（含氯離子<50 ppm）或乙二醇-水混合液。

結晶提純加熱：蒸發濃縮熒光劑溶液（30%→60%），需提供80-100℃的加熱蒸汽，介質為稀硫酸（5-10%）或氫氧化鈉溶液（5-15%）。

溶劑回收冷卻：冷凝器回收甲苯、二甲基甲酰胺（DMF）等有機溶劑（沸點80-150℃），介質為冷凍鹽水（-10至5℃）或循環冷卻水。

關鍵介質參數：

工藝環節介質類型溫度范圍（℃）壓力范圍（MPa）腐蝕性成分

合成反應冷卻循環冷卻水0-300.1-0.3Cl?（30-50 ppm）

結晶提純加熱稀硫酸80-1000.2-0.5H?SO?（5-10%）、Fe3?（1-5 ppm）

溶劑回收冷卻甲苯/DMF50-120常壓有機酸（0.1-0.5%）

1.2 傳統材料的局限性

傳統金屬材料（如304/316L不銹鋼）在稀硫酸中易發生點蝕（腐蝕速率>0.1 mm/a），在含Cl?的冷卻水中易產生應力腐蝕開裂；哈氏合金（C-276）雖耐腐蝕，但導熱系數僅10 W/(m·K)，需增大換熱面積導致成本上升；鈦材在高溫硫酸中易鈍化膜破裂，且價格昂貴（是碳化硅的3-5倍）。石墨材料（如浸漬石墨）抗結垢性差，在熒光劑溶液中易吸附有機物導致傳熱效率下降；碳纖維增強石墨強度不足（抗彎強度<100 MPa），易因振動開裂。

二、碳化硅換熱器的材料優勢與制造工藝

2.1 碳化硅的核心性能

性能指標碳化硅（SiC）316L不銹鋼哈氏合金C-276浸漬石墨

導熱系數（W/(m·K)）120-20014.61080-120

耐酸范圍pH 0-14（除HF）pH 4-10pH 0-14pH 2-12

耐堿范圍<30% NaOH<5% NaOH<50% NaOH<10% NaOH

抗結垢性★★★★★★★☆★★☆☆☆☆★★★☆☆☆★★☆☆☆☆

密度（g/cm3）3.27.98.91.7-1.9

2.2 制造工藝與結構形式

2.2.1 反應燒結碳化硅（RB-SiC）

工藝：將SiC粉與碳粉混合，在1400-1600℃下滲硅反應生成致密體。

優勢：成本低（僅為化學氣相沉積SiC的1/3）、可制造大型部件（直徑>2m）。

應用：熒光劑溶液的加熱器（溫度<120℃）。

2.2.2 化學氣相沉積碳化硅（CVD-SiC）

工藝：在1200-1400℃下，通過甲烷與氫氣反應在基體上沉積SiC層。

優勢：純度高（>99.9%）、致密度接近理論值（3.21 g/cm3）。

應用：甲苯冷凝器的換熱管（壁厚1-2mm，長度≤3m）。

2.2.3 典型結構形式

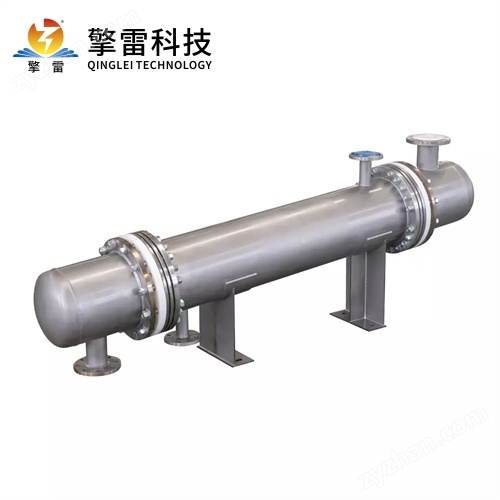

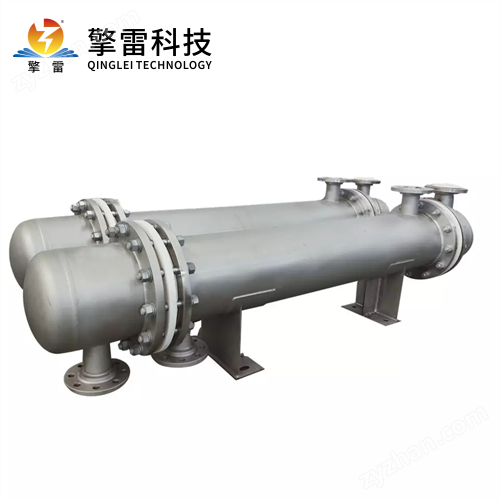

管殼式：管束采用RB-SiC或CVD-SiC，殼體為碳鋼內襯PTFE；適用場景為高壓蒸汽加熱（壓力>1 MPa）。

板式：板片為CVD-SiC與金屬（316L）復合結構，通過擴散焊連接；優勢為傳熱系數高（可達2500 W/(m2·K)），體積??；應用為熒光劑溶液的瞬時冷卻。

沉浸式：SiC盤管沉浸于熒光劑結晶槽中，管徑≥25mm以避免堵塞；材質為RB-SiC外涂聚四氟乙烯（PTFE）層（厚度50-100μm）。

三、熒光劑生產中碳化硅換熱器的工程應用案例

3.1 案例1：熒光增白劑合成反應冷卻器改造

3.1.1 項目背景

某年產5000噸熒光增白劑（CBS-X）裝置原采用316L不銹鋼管殼式冷卻器，運行2年后出現以下問題：

換熱管內壁點蝕嚴重（最大坑深達0.8mm），傳熱系數下降至60 W/(m2·K)；

年檢修成本超300萬元，非計劃停機3次。

3.1.2 改造方案

材料升級：換熱管采用CVD-SiC（外徑19mm×壁厚2mm）；殼體為Q235B碳鋼+2mm PTFE內襯。

結構優化：采用螺旋折流板替代弓形折流板，減少死區；入口設置旋流器，強化循環冷卻水分布均勻性。

工藝控制：循環冷卻水氯離子濃度控制在<30 ppm；添加緩蝕劑（濃度20 ppm，成分：鋅鹽+聚磷酸鹽）。

3.1.3 應用效果

傳熱性能：傳熱系數提升至150 W/(m2·K)，冷卻能力提高40%；

耐腐蝕性：運行3年后檢測顯示，SiC管內壁光滑，無點蝕或結垢；

經濟性：改造投資回收期僅1.5年，年節約成本超400萬元。

3.2 案例2：稀土熒光材料溶劑回收冷凝器優化

3.2.1 項目背景

原設備為石墨浸漬酚醛樹脂冷凝器，運行1年后出現：

冷凝效率下降35%（因甲苯中有機酸吸附導致傳熱系數降至80 W/(m·K)）；

需頻繁停機清洗（每月1次），每次損失甲苯約5噸。

3.2.2 改造方案

材料升級：CVD-SiC換熱管（外徑25mm×壁厚2.5mm）+ 316L不銹鋼殼體；

流場優化：換熱管布置為錯流排列，流速提升至1.5 m/s；入口設置濾網（目數300），攔截固體顆粒；當壓降上升20%時觸發在線反沖洗程序。

3.2.3 應用效果

冷凝效率：傳熱系數穩定在220 W/(m·K)，甲苯回收率提高至98%；

運維成本：年檢修次數從12次降至2次，節約費用超300萬元。

四、碳化硅換熱器的運維管理與未來趨勢

4.1 常見故障與預防措施

故障類型原因分析解決方案

泄漏焊接缺陷、涂層剝落采用擴散焊替代釬焊；定期檢查涂層完整性

結垢介質含固體顆粒（如熒光劑粉末）入口設置高壓反沖洗裝置；定期化學清洗

熱震開裂急冷急熱（ΔT>100℃）增加預熱段；采用抗熱震性更好的RB-SiC

堵塞有機物吸附（如甲苯中的聚合物）入口設置靜電除霧器；控制介質溫度波動

4.2 智能監測技術

結垢預警：通過超聲波測厚儀監測換熱管壁厚變化，當局部減薄量>0.2mm時觸發清洗程序；

腐蝕在線監測：部署電化學阻抗譜（EIS）傳感器，實時監測SiC表面鈍化膜狀態；

數字孿生：建立換熱器三維模型，模擬不同工況下的性能衰減，優化維護計劃。

4.3 未來發展方向

材料創新：開發SiC/AlN復合材料，導熱系數提升至250 W/(m·K)；

結構突破：采用3D打印技術生產微通道換熱器，傳熱面積增加50%；

綠色制造：優化反應燒結工藝，減少硅粉浪費，降低碳排放。

結論

碳化硅換熱器憑借其優異的耐腐蝕性、抗結垢能力與高導熱性，已成為熒光劑生產中合成反應冷卻、溶劑回收等關鍵環節的優選設備。通過材料升級、結構優化及智能監測，可顯著提升設備可靠性與運行效率，降低全生命周期成本。隨著材料制備技術的進步和成本的降低，其應用場景正從傳統化工領域向氫能、碳捕集等新興產業拓展。未來，碳化硅換熱器將通過智能化、模塊化設計，進一步推動工業熱交換技術的綠色轉型，為全球能源危機與碳中和目標提供關鍵技術支撐。
