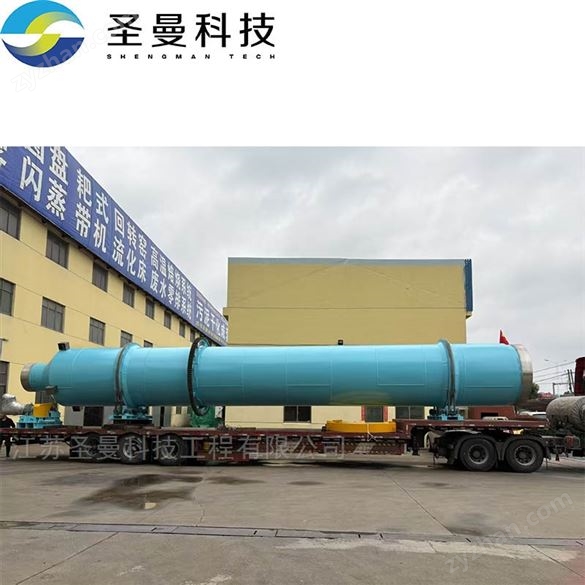

直徑600mm焙燒爐回轉窯系統

根據設計條件的計算，確定焙燒爐本體主要設備參數如下：

A.型號 HZY600×4000

爐筒直徑：600mm

設備長度：7500mm

焙燒段長度：4000mm

筒體長度：7500mm

筒體厚度：10mm

傳動功率：3kw（變頻控制，帶盤車裝置）國茂減速機旋

轉速度：0.1-1r/min

筒體材質：310S.進出料罩：316L

加熱段螺旋板+抄板形式帶料，材質：與筒體材質一致，板厚 4mm

電加熱：72Kw，共分成4個區加熱。

共分成5組加熱回路，每組加熱回路為爐膛內溫度與天然氣連鎖控制，整個控制引入中控PLC控

制系統內完成。在加熱柜上設置啟停按鈕及電流表，以便開車或檢修用。每組加熱設溫度檢測回路，并設置高溫報警和高高聯鎖。燃氣比例調節。

密封裝置：軟密封填料+氣封式結構，軟密封填料俗稱填料密封，是一種新的高分子材料合成

的密封填料，能夠在填料函內由兩端盤根環封閉住填料后形成圓筒狀的滑塊，與軸的相對運動面之間產生非常薄的液膜，由于軟填料的特殊材質的作用，產生的摩擦熱接近于零。加上采用精加工而成，通過加工精度減少與軸之間的間隙，同時配有氣槽，通過高壓氣體配合填料密封，從而確保密封。
