結構形式：加熱 / 冷卻盤管以螺旋狀、U 型或蛇形等形態，固定在反應釜內壁（通過支架焊接或卡扣連接），部分設計為可拆式（如法蘭連接的 U 型盤管）；盤管與釜內攪拌裝置需錯開布局，避免干擾攪拌流場；盤管材質與釜體材質匹配（如不銹鋼釜配不銹鋼盤管，F(xiàn)RP 釜配 PP/PTFE 盤管），確保耐腐性一致。

核心優勢：盤管與反應介質直接接觸，無釜壁阻隔，熱量傳遞路徑短（僅需通過盤管壁→介質），理論傳熱效率更高；盤管可根據釜內空間靈活設計，尤其適合小容積反應釜（≤5m3），空間利用率高。

結構局限：盤管占據釜內有效容積（通常減少 5%-15% 的反應空間），可能限制攪拌槳的尺寸與轉速（如大型錨式攪拌槳易與盤管碰撞）；盤管表面易附著反應產物（如粘稠介質的結垢、固體顆粒的沉積），清理難度較大。

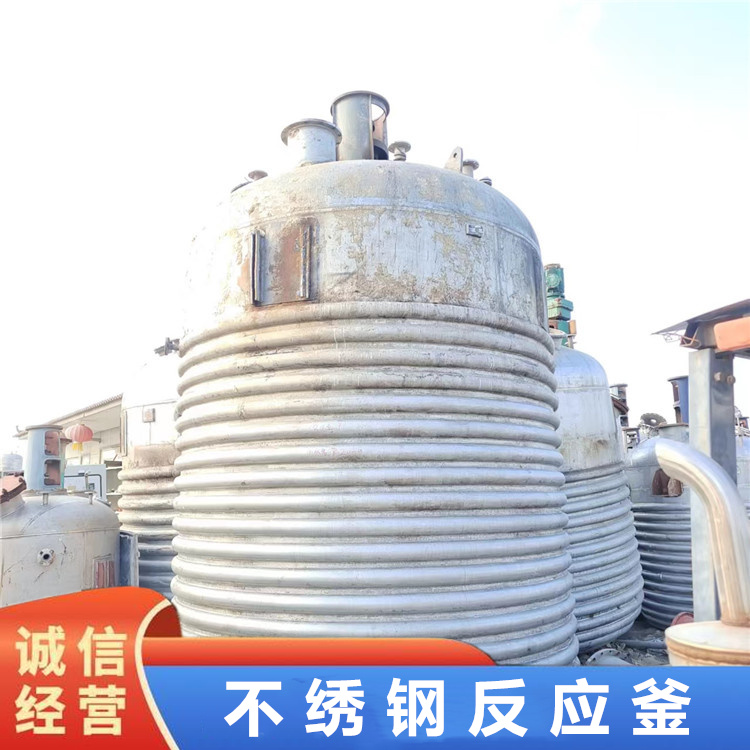

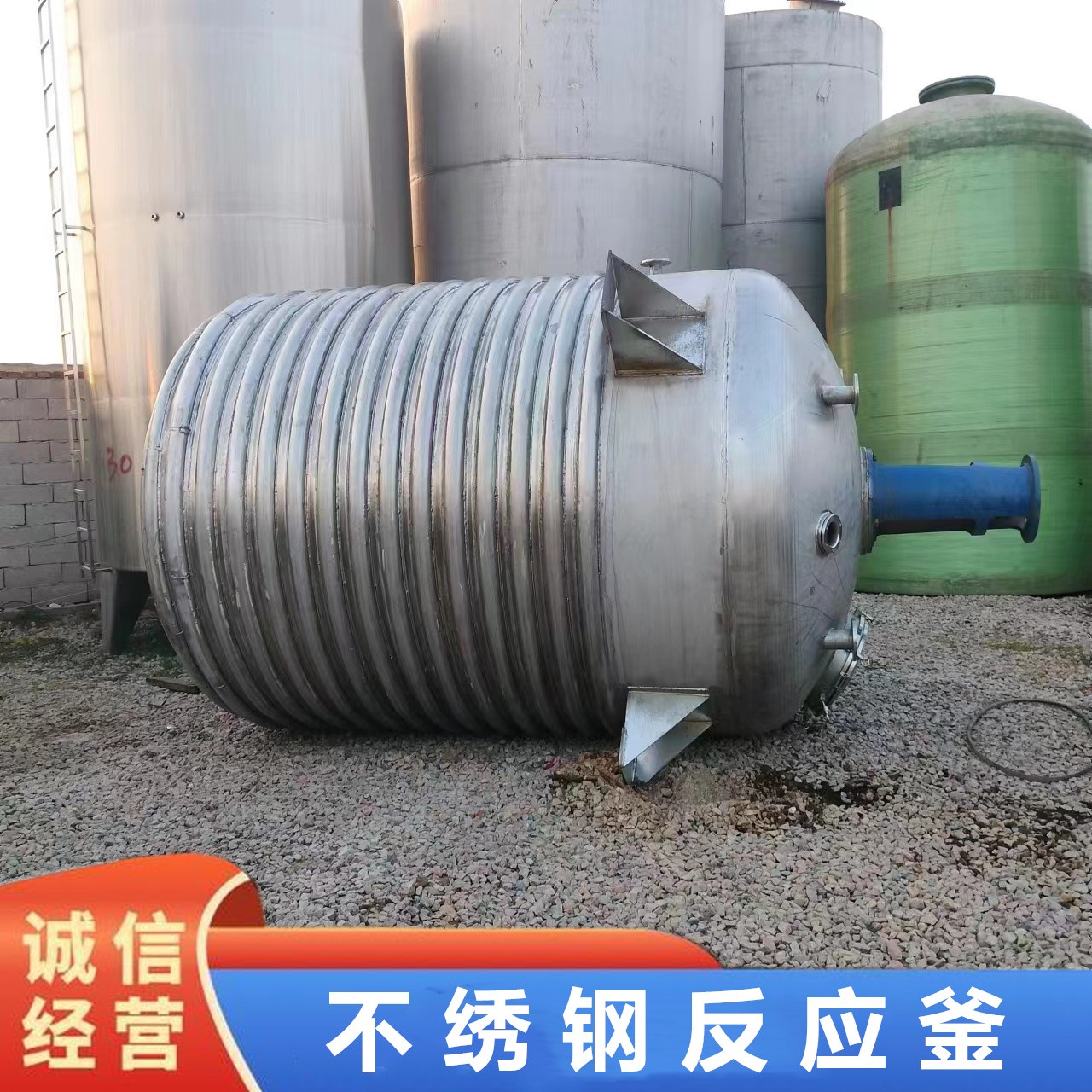

結構形式：加熱 / 冷卻盤管以螺旋狀纏繞在反應釜外筒壁（從釜底延伸至釜頂或局部區域），通過焊接或抱箍固定，部分設計為 “半管夾套”（即盤管與釜壁貼合處為半圓形，增大接觸面積）；盤管外側通常包裹保溫層（如巖棉、聚氨酯），減少熱量損失；釜壁與盤管之間需保證緊密貼合（間隙≤1mm），避免空氣層影響傳熱。

核心優勢：盤管不占用釜內空間，釜內可容納更大尺寸的攪拌裝置（如大型推進式、螺帶式攪拌槳），適合高粘度、需強攪拌的介質；釜內無盤管阻隔，便于人工清理或 CIP 在線清洗（尤其適合醫藥、食品行業對潔凈度要求高的場景）。

結構局限：熱量傳遞需經過 “盤管壁→釜壁→介質” 三層路徑，傳熱阻力大于內盤管；盤管纏繞受釜外空間限制，對于大型反應釜（≥50m3），需分段設計盤管（避免單段盤管過長導致介質流動不暢），結構相對復雜。

內盤管反應釜：

傳熱系數高：因盤管與介質直接接觸，傳熱系數通常為 800-1500 W/(m2?℃)（以水為加熱介質、低粘度液體為反應介質為例），比外盤管高 20%-40%；若反應介質為易流動的低粘度液體（如乙醇、丙酮），且攪拌充分，傳熱系數可進一步提升至 1800 W/(m2?℃) 以上。

溫度響應快：當需要快速升溫或降溫時（如間歇反應中的 “階梯式控溫”），內盤管可直接將熱量傳遞給介質，溫度波動?。?plusmn;1℃以內），適合對反應溫度敏感的工況（如醫藥中間體合成，溫度偏差超過 2℃可能導致產物雜質增加）。

局限性：若介質粘度高（≥1000 cP，如樹脂、涂料）或含固體顆粒（如懸浮液反應），盤管表面易形成 “滯留層”（介質流動緩慢），導致傳熱系數下降 30%-50%，甚至出現局部過熱（盤管附近介質溫度過高）。

外盤管反應釜：

傳熱系數較低：因釜壁阻隔，傳熱系數通常為 500-1000 W/(m2?℃)（相同介質條件下）；若釜壁材質較厚（如高壓反應釜釜壁厚度≥20mm）或釜壁內表面結垢，傳熱系數會進一步降低（可能低于 400 W/(m2?℃)）。

溫度均勻性較好：外盤管纏繞于釜外，熱量通過釜壁均勻傳遞至介質，尤其配合強攪拌時，釜內溫度分布更均勻（溫差≤2℃），適合需要整體控溫、避免局部過熱的反應（如聚合反應，局部過熱易導致聚合物交聯）。

優化方案：采用 “半管夾套” 設計（盤管與釜壁貼合面積增大 50% 以上），或在釜壁內側增加 “導流板”（促進介質流動），可將傳熱系數提升至 800-1200 W/(m2?℃)，接近內盤管水平。

內盤管反應釜：適合低粘度、潔凈、無固體顆粒的介質

典型適用介質：低粘度液體（如有機溶劑、稀溶液）、易揮發介質（如甲醇、乙醇）、對溫度響應要求高的反應體系（如精細化工中的催化反應）。

適配工況：

小容積反應釜（≤10m3）：空間有限，內盤管可高效利用釜內空間，滿足傳熱需求；

間歇式反應：需頻繁升溫、降溫（如每小時溫度變化≥10℃），內盤管的快速響應可縮短反應周期；

低腐蝕介質：若介質腐蝕性強（如濃鹽酸），內盤管與釜體需同時采用耐腐材質（如哈氏合金、FRP），成本較高，因此更適合中低腐蝕介質（如 pH 4-9 的溶液）。

外盤管反應釜：適合高粘度、含固體顆粒、高潔凈度要求的介質

典型適用介質：高粘度液體（如甘油、瀝青、高分子聚合物）、含固體顆粒的懸浮液（如涂料、農藥懸浮劑）、醫藥 / 食品行業的潔凈介質（如注射用輔料、食品添加劑）。

適配工況：

大容積反應釜（≥10m3）：外盤管不占用釜內空間，可安裝大型攪拌裝置（如螺帶式攪拌槳），提升介質混合均勻性；

連續式反應：需長期穩定控溫（溫度波動≤±0.5℃），外盤管的均勻傳熱可避免局部反應異常；

高潔凈度需求場景：釜內無盤管阻隔，可通過 CIP 在線清洗系統實現全自動清洗（如醫藥行業的 GMP 認證要求），避免交叉污染；

含固體顆粒或易結垢介質：外盤管不與介質直接接觸，可避免顆粒沉積或結垢堵塞盤管（如反應中生成固體產物時，內盤管易被包裹，外盤管則無此問題）。

內盤管反應釜：維護難度高，清理成本高

清洗難度：盤管表面易附著介質殘留（如粘稠介質的結垢、有色物質的吸附），需人工進入釜內清理（或使用高壓水槍沖洗），耗時較長（單次清洗需 4-8 小時）；若介質有毒、有害（如含重金屬的溶液），清理時需做好防護，增加操作風險與成本。

檢修與更換：內盤管固定在釜內，更換時需拆卸攪拌裝置、人孔，甚至清空釜內介質，工期長（通常需 1-2 天）；若盤管出現泄漏（如腐蝕穿孔），泄漏介質會直接混入反應體系，可能導致整批產物報廢，損失較大。

維護建議：定期（每 1-2 個月）檢查盤管表面清潔度，采用 “化學清洗 + 物理沖洗” 結合的方式（如用稀硝酸清洗水垢，用高壓水沖洗殘留）；對易結垢介質，可在盤管表面涂覆防粘涂層（如 PTFE 涂層），減少結垢。

外盤管反應釜：維護便捷，成本低

清洗難度：釜內無盤管，可通過 CIP 在線清洗系統（如旋轉噴淋球）實現全自動清洗，無需人工進入釜內，清洗時間短（單次清洗≤2 小時）；外盤管外側的保溫層可拆卸，盤管表面的污垢（如灰塵、油污）可直接擦拭或高壓沖洗，維護簡單。

檢修與更換：外盤管位于釜外，檢修時無需影響釜內介質（如僅需關閉盤管的進出口閥門），可單獨檢查泄漏（如用肥皂水涂抹盤管接口，觀察是否冒泡）；若需更換盤管，僅需拆除保溫層與固定抱箍，工期短（通?！馨胩欤?，對生產影響小。

維護建議：定期（每 3-6 個月）檢查盤管與釜壁的貼合度（避免因振動導致間隙增大），更換老化的保溫層（減少熱量損失）；對高溫工況（如加熱溫度≥200℃），需定期檢查盤管的熱變形情況（避免盤管焊接處開裂）。

內盤管反應釜：泄漏風險高，局部過熱隱患大

泄漏風險：內盤管與介質直接接觸，若盤管材質選擇不當（如用 304 不銹鋼儲存含氯離子的介質）或焊接質量差（存在氣孔、夾渣），易發生腐蝕泄漏；泄漏的加熱 / 冷卻介質（如蒸汽、冷凍鹽水）會直接混入反應體系，可能引發安全事故（如蒸汽泄漏導致介質暴沸，冷凍鹽水泄漏污染產物）。

局部過熱風險：若介質流動不暢（如高粘度介質在盤管附近滯留），易導致盤管表面溫度過高（如加熱蒸汽溫度 150℃，盤管附近介質溫度可能超過 160℃），引發介質分解、碳化（如有機物高溫分解產生有毒氣體），甚至爆炸。

操作安全：清理內盤管時需人員進入釜內，存在有限空間作業風險（如缺氧、有毒氣體積聚），需嚴格執行受限空間作業規范（如通風、檢測氣體濃度、雙人監護）。

外盤管反應釜：泄漏易發現，安全可控性強

泄漏風險：外盤管位于釜外，泄漏時易被及時發現（如蒸汽泄漏會產生白霧，冷凍鹽水泄漏會在地面形成濕痕），可快速關閉閥門切斷熱源 / 冷源，避免事故擴大；泄漏的加熱 / 冷卻介質不與反應介質接觸，不會污染產物或引發化學反應。

局部過熱風險：外盤管的熱量通過釜壁均勻傳遞，即使介質粘度高，釜內溫度分布也相對均勻（溫差≤3℃），可避免局部過熱；若需高溫加熱（如≥300℃），外盤管可采用 “分段控溫”（不同區域盤管獨立控制溫度），進一步降低過熱風險。

操作安全：維護時無需人員進入釜內，可在釜外完成清洗、檢修，減少操作風險；且釜內無盤管阻隔，緊急情況下（如反應失控需快速放空），介質流動更順暢，便于應急處理。

內盤管反應釜：

初期投資成本：盤管長度短（無需纏繞整個釜體），安裝工藝簡單，初期成本比外盤管低 10%-20%（以 10m3 不銹鋼反應釜為例，內盤管成本約 2-3 萬元，外盤管約 2.5-3.5 萬元）。

運行能耗：傳熱效率高，升溫、降溫速度快，可減少加熱 / 冷卻介質的消耗（如蒸汽用量比外盤管少 15%-25%），適合需頻繁控溫的間歇反應，長期能耗成本較低；但清理頻率高，維護成本（如人工、清洗劑）比外盤管高 30%-50%。

外盤管反應釜：

初期投資成本：盤管長度長（需纏繞釜體一周或多周），部分設計為半管夾套（加工難度大），初期成本比內盤管高 10%-30%；若需保溫層（如高溫工況），額外增加成本 5%-10%。

運行能耗：傳熱阻力大，需消耗更多加熱 / 冷卻介質（如蒸汽用量比內盤管多 20%-30%），但維護頻率低（每 3-6 個月維護一次，內盤管需 1-2 個月一次），長期維護成本比內盤管低 40%-60%；且適合連續生產（減少啟停能耗），綜合能耗優勢在長期運行中更明顯。

介質：低粘度（≤500 cP）、潔凈、無固體顆粒、中低腐蝕；

反應需求：小容積（≤10m3）、間歇式反應、需快速升溫 / 降溫（溫度變化率≥10℃/h）、對溫度響應敏感；

成本預算：初期投資有限，可接受較高的維護成本。

介質：高粘度（≥1000 cP）、含固體顆粒、易結垢、高腐蝕（或高潔凈度要求）；

反應需求：大容積（≥10m3）、連續式反應、需均勻控溫（溫差≤±1℃）、需強攪拌；

成本預算：長期運行，注重維護便捷性與安全穩定性，可接受較高的初期投資。

若介質粘度中等（500-1000 cP）且需兼顧傳熱效率與維護便捷性，可選擇 “內外盤管結合” 設計（如釜內安裝少量 U 型盤管輔助傳熱，釜外纏繞外盤管主傳熱）；
