制造過程生產的產品，應只包含所需的組件，有時外物可能作為污染物出現在最終的產品上，而這種意外的污染影響產品質量，甚至導致產品不合格。調查需要確定污染是什么，來自哪里。紅外光譜法是主要的鑒別材料屬性的分析技術之一。如果污染物足夠大肉眼可見(往往大于0.5mm)，可以將樣品直接進行紅外測量。然而，在許多行業應用中，微小的污染物就會導致產品問題，例如電子行業和聚合物行業。顯微紅外可以檢測、分析和鑒別小到幾微米的樣品，是解決這類問題的理想工具。顯微紅外有不同的測試模式(透射、鏡面反射和衰減全反射ATR)，可以測量各種類型污染物樣品的光譜。
本應用闡述了自動顯微紅外Spotlight™ Aurora系統在樣品中檢測不同類型污染物的使用情況。
01 自動檢測和分析電子產品金屬觸點上的污染物
電子產品金屬觸點為避免在運行中出現問題，要求干凈、無污染。樣品被放置在Spotlight Aurora的樣品臺上，在軟件中選擇“Visible Image Survey”來收集全部的信息。如圖1所示。圖1中放大框部分，是運用Spectrum 10軟件中的“Detect Particles”功能查到的污染物顆粒的結果。

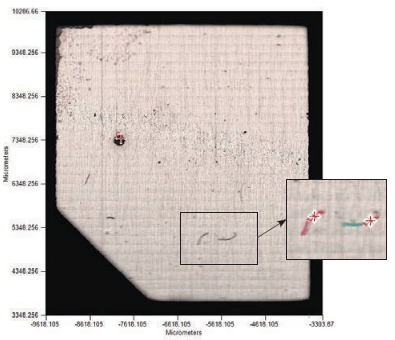

圖1.可見圖像調查與擴展區域，圖1b，顯示污染物自動檢測功能(點擊查看大圖)
然后軟件自動收集反射背景和污染物(纖維)的光譜，結果如圖2所示。

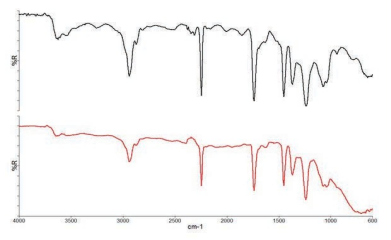

圖2.兩種污染物纖維的反射光譜(點擊查看大圖)
這兩個材料的光譜非常相似，只是下面的譜圖在700cm-1附近有一個額外的寬峰。上面的譜圖通過在聚合物和聚合物添加劑譜庫中檢索，利用譜圖對比，確認為丙烯腈-甲基丙烯酸丁共聚物。下面的譜圖中顯然還有其他的成分，通過混合物檢索功能發現有氧化錫存在。
02 藥片中的纖維污染物
用顯微鏡觀察藥片，在表面有可見污染物，但是不清楚這個污染物來自哪里，是在制劑過程中或是后面的外部污染。將樣品放置在Spotlight Aurora的樣品臺上，用反射模式觀察其可見圖像，如圖3可見纖維物。圖像顯示，大部分纖維嵌入在藥片表面以下，因此不可能是簡單的加工后表面污染陷入。

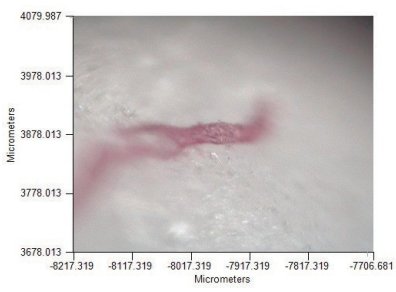

圖3.嵌入藥物片劑中的纖維可見圖像(點擊查看大圖)
由于纖維已嵌入樣品中被輔料覆蓋，因此不能用ATR直接測試。在這種情況下須將纖維從樣品中取出。然后將纖維樣品放在壓好的溴化鉀空白片上(如圖4所示)，用透射法采集得到圖5所示紅外譜圖。

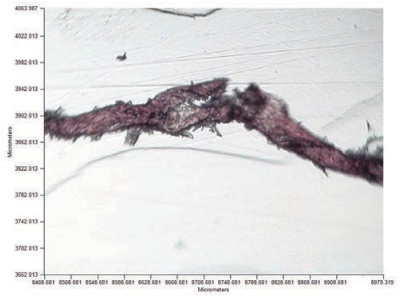

圖4.提取纖維在KBr窗片上的可見圖像(點擊查看大圖)

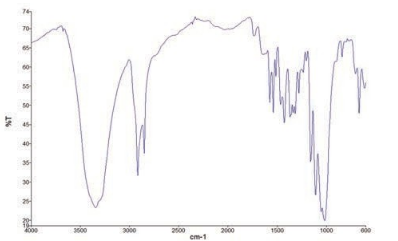

圖5.從藥物片劑中提取的纖維的傳輸光譜(點擊查看大圖)
譜圖中包含一種輔料—微晶纖維素的光譜特征峰(在3400cm-1附近有羥基的寬吸收峰；在1020cm-1處有C-O吸收峰)。用混合物檢索功能獲得的顯微材料主體成分被鑒定為聚氯乙烯，如圖6所示。
圖6.從藥物片劑中提取的光傳輸光譜(點擊查看大圖)
總結
紅外顯微鏡可以有效的鑒別制造過程產生的微小污染物，根據定性結果為分析污染物來源提供關鍵數據。分析過程中，可通過軟件的自動檢測，掃描和鑒定來實現快速檢測和測量污染物的操作。紅外顯微提供的多種測量模式，可以無損、快速鑒別目標樣品。
