氫氧化鈉纏繞管換熱器：強腐蝕工況下的高效傳熱解決方案

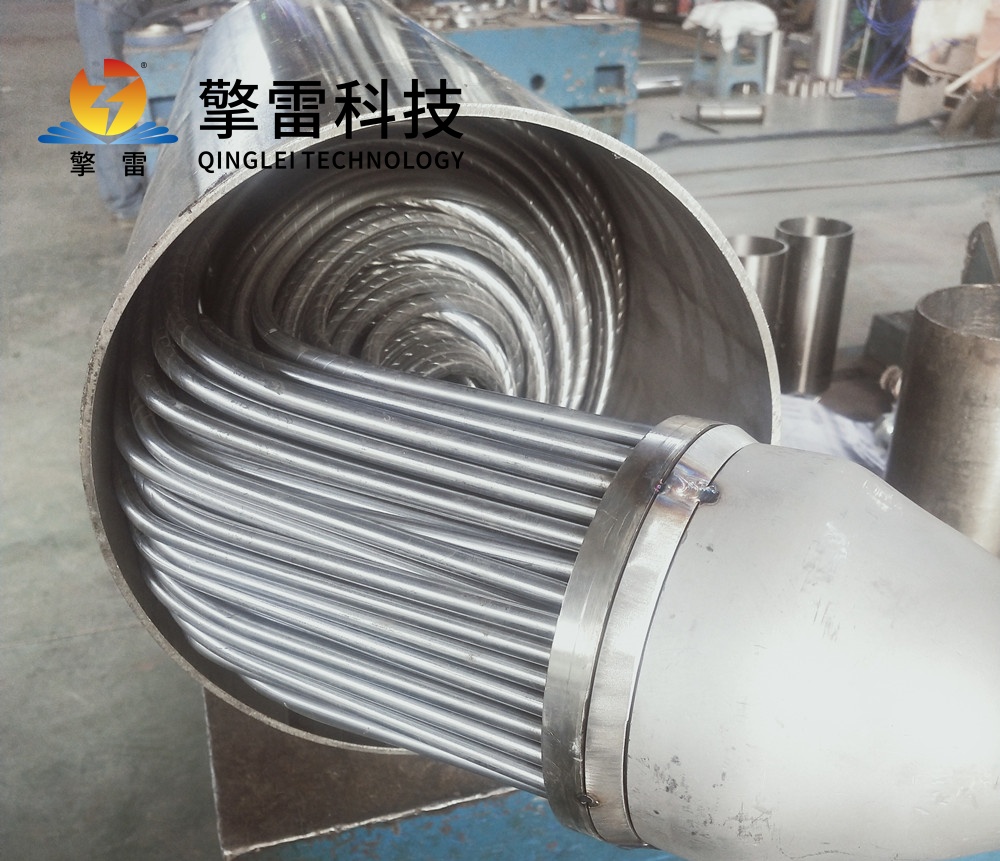

一、技術原理：螺旋纏繞結構強化傳熱效率

氫氧化鈉纏繞管換熱器通過獨特的螺旋纏繞管束設計實現高效傳熱，其核心在于：

三維湍流強化：數百根金屬管以15°-30°螺旋角反向纏繞于中心筒，形成多層同心圓結構。管程流體在螺旋通道內產生強湍流（流速提升50%以上），同時殼程流體在反向纏繞的管層間形成復雜擾動，總傳熱系數最高達14,000 W/(m2·℃)，是傳統列管式換熱器的3-5倍。例如，在LNG液化項目中，其換熱效率使裝置能耗降低20%以上。

純逆流設計：冷熱流體在管內和管間呈純逆流流動，端面換熱溫差僅2℃，傳熱效率較傳統設備提升30%。某氯堿企業電解槽冷卻項目中，該設計使出口溫度偏差從±5℃縮小至±1℃，氫氧化鈉溶液回收率提高15%。

熱應力自適應補償：管端自由彎曲段可吸收熱膨脹應力，減少管板焊接接頭泄漏風險。在加氫裂化裝置中，該設計使設備壽命延長至15年，遠超傳統U型管換熱器的8年周期。

二、材料創新：耐蝕合金與涂層技術突破邊界

針對氫氧化鈉的強腐蝕性（尤其是高溫高濃度工況），材料選擇至關重要：

鎳基合金：Incoloy 825鎳基合金管束在10MPa、500℃條件下，年腐蝕速率僅0.02mm，較316L不銹鋼延長壽命3倍。某煉化企業常減壓裝置應用后，設備承受1350℃高溫蒸汽沖擊，經50次冷熱循環無裂紋。

鈦及鈦合金：在常溫下對氫氧化鈉有良好的耐蝕性，且重量減輕40%。在海洋工程FPSO平臺中，其抗海水腐蝕特性使設備穩定運行超5年無泄漏。

石墨烯增強復合管：實驗室數據顯示傳熱性能提升50%，預計2028年實現工業化。石墨烯涂層使管束表面能降低至0.02mN/m，結垢量減少70%。某化工企業醋酸蒸發裝置清洗周期從每月1次延長至每季度1次，運維成本降低60%。

三、應用場景：跨行業覆蓋與定制化解決方案

氫氧化鈉纏繞管換熱器憑借其高效傳熱與耐工況特性，在多個領域?qū)崿F(xiàn)關鍵應用：

化工行業：

電解食鹽水制燒堿：回收電解槽余熱，使蒸汽消耗降低30%。

合成氨甲醇洗：?jiǎn)闻_(tái)設備整合合成氣冷卻、蒸汽加熱和廢水余熱回收，系統復雜度降低60%。

含氫氧化鈉廢水處理：通過熱量交換實現廢水預熱或冷卻，提高處理效率。某燃煤電廠改造后，年回收余熱12萬GJ，減排SO? 15%。

能源領域：

煙氣脫硫：抗低溫腐蝕材質（如ND鋼）解決煙氣冷凝腐蝕問題，風機功耗降低18%。

LNG液化：作為主低溫?fù)Q熱器，將天然氣冷卻至-162℃，單臺設備日處理量達300萬立方米，體積較傳統板式換熱器縮小60%。

新興領域：

電解水制氫：控制工作溫度在85℃最佳效率點，系統能效提升12%，氫氣純度達99.999%。

光熱發電：在導熱油循環中實現400℃高溫介質冷凝，系統綜合效率突破30%。

四、維護與優化：智能監測與清洗技術創新

智能監測系統：

部署超聲波測厚儀或電化學探頭，實時監測壁厚變化。

通過壓差傳感器監測換熱器進出口壓差，當ΔP增加30%時觸發清洗程序。某石化企業裂解爐空氣預熱器通過結構優化，排煙溫度降低15℃，年節標煤1.2萬噸。

清洗與防腐：

采用檸檬酸多次少停留酸洗法，避免Fe3+腐蝕。某化工廠通過5次短時酸洗，使Fe3+含量控制在6×10??標準值內，設備壽命延長至10年。

螺旋流道減少介質停留時間，處理含5%固體顆粒的催化劑漿液時，壓降僅為傳統設備的1/3。

五、未來趨勢：材料升級與智能化融合

新型耐腐蝕材料：

碳化硅陶瓷復合材料在1350℃氫氣環境中完成500小時耐久測試，導熱性能提升3倍，重量減輕60%，預計2030年應用于核電余熱回收。

3D打印技術（如激光選區熔化技術）打印鈦合金管板，孔隙率控制在0.05%以內，強度較傳統鑄造提升40%，支持更復雜流道設計。

綠色能源集成：

開發熱-電-氣聯供系統，在工業園區實現能源綜合利用率突破85%。某鋼鐵企業通過纏繞管換熱器矩陣實現1200℃高爐煤氣至50℃循環水的六級換熱，年回收蒸汽量達80萬噸。

智能化運維：

數字孿生系統實現虛擬仿真與實時控制結合，故障預警準確率>98%，支持無人值守運行。

自適應調節技術通過實時監測16個關鍵點溫差，自動優化流體分配，綜合能效提升12%。
