化工列管式換熱設備：工業熱交換的核心引擎與綠色轉型先鋒

在化工生產中，列管式換熱設備憑借其高效傳熱、結構堅固、適應性強等特性，成為反應控溫、介質冷卻、余熱回收等環節的核心裝備。其技術演進與工業應用深度融合，不僅推動傳統產業升級，更成為碳中和目標下的關鍵技術載體。

一、技術原理與結構創新：從基礎設計到智能優化

1. 基礎結構與熱交換機制

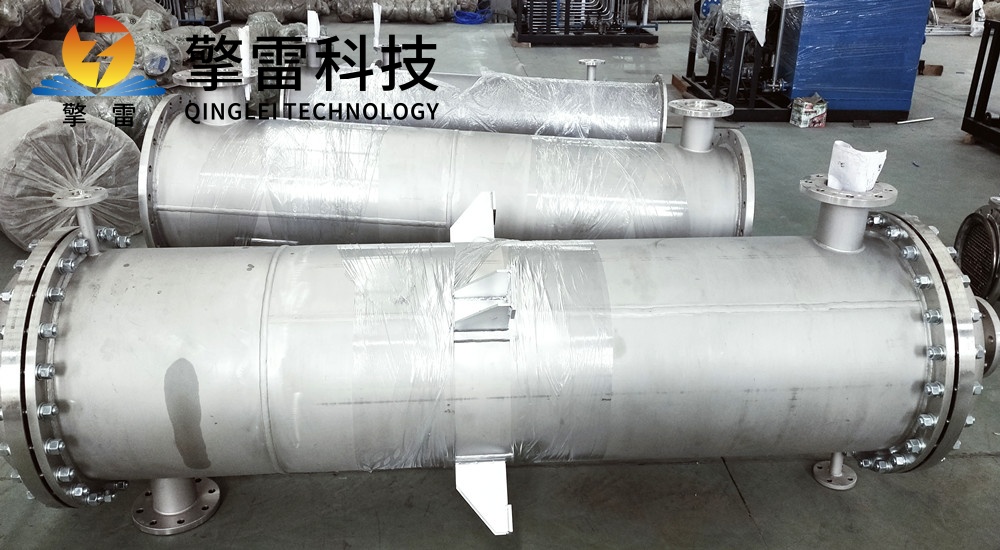

列管式換熱設備由殼體、管束、管板、折流板及封頭構成，通過管程與殼程的逆流設計實現高效熱交換。管束采用正三角形或正方形排列，結合螺旋折流板或波紋管等強化傳熱技術，使傳熱系數較傳統設備提升30%—50%。例如，在乙烯裂解裝置中，螺旋折流板設計使傳熱系數突破10000 W/(m2·℃)，設備體積縮小30%，年回收蒸汽量達80萬噸。

2. 材料革命與耐工況

耐腐蝕材料：316L不銹鋼、2205雙相鋼及鈦合金的應用，使設備在鹽酸、硫酸等強腐蝕介質中腐蝕速率<0.005mm/年，壽命延長至20年以上。例如，在氯堿工業中，鈦材管束連續運行5年無腐蝕，較傳統不銹鋼設備壽命提升3倍。

高溫材料：碳化硅-石墨烯復合材料耐溫達1500℃，導熱性能較傳統金屬提升3倍，重量減輕60%，適用于第四代鈉冷快堆余熱導出，系統熱效率突破60%。

自修復涂層：含微膠囊修復劑的納米涂層在出現0.5mm裂紋后，可在24小時內自主愈合，設備壽命延長至30年以上。

3. 結構優化與熱補償設計

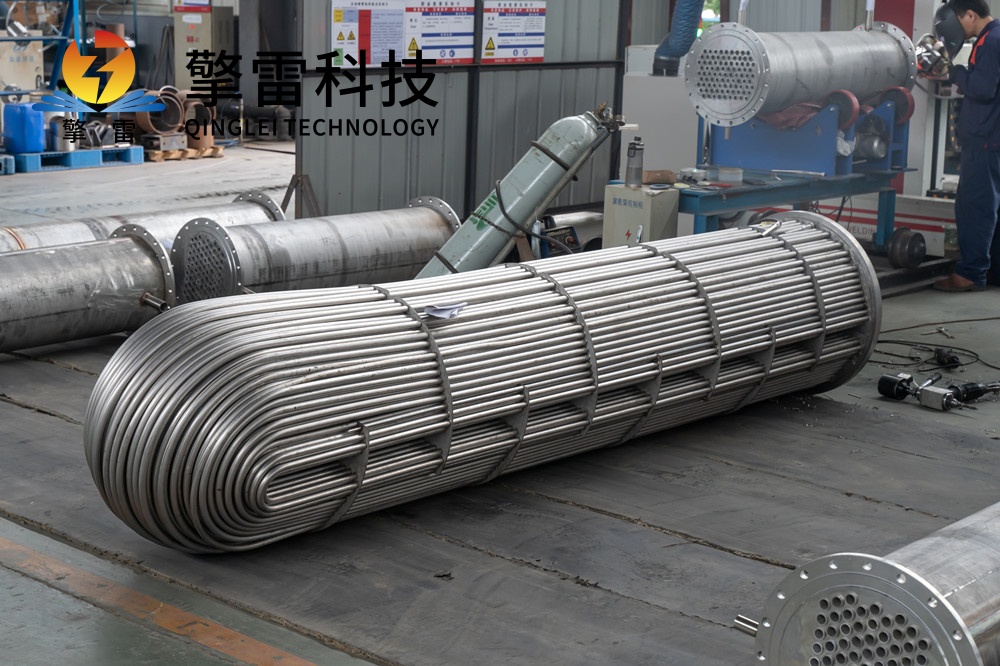

浮頭式與U型管式：浮頭式換熱器一端管板自由浮動，適應管束與殼體的熱膨脹差，便于清洗和檢修；U型管式結構通過管束自由伸縮解決熱補償問題，適用于高溫高壓工況。例如，在合成氨工業中，U型管設計支持10MPa承壓能力，換熱效率提升22%，年增產超萬噸。

模塊化設計：單臺設備傳熱面積可達5000m2，通過增加U型管層數提升處理能力。某化工廠通過擴容實現產能提升30%且無需停機，基建費用降低千萬元級。

二、應用場景：從傳統化工到新興領域的全覆蓋

1. 石油化工：核心工藝的節能增效

原油加熱與油品冷卻：在加氫裂化裝置中，高溫爐氣通過管程將熱量傳遞給殼程原油，使原油溫度從50℃升至150℃，爐氣溫度降至200℃以下，輸送能耗降低20%。

反應器冷卻：在煉油過程中，列管式換熱器冷卻反應產物，確保工藝穩定性。例如，在催化裂化裝置中，回收反應熱用于蒸汽發生，年節能效益達2000萬元。

2. 電力行業：熱效率提升與碳減排

鍋爐余熱回收：在火電廠中，列管式蒸汽換熱器將高壓蒸汽冷凝為水，同時將給水加熱至280℃，熱效率達90%以上，年節煤超萬噸。

核電余熱導出：服務于第四代鈉冷快堆，碳化硅-石墨烯復合管束在650℃/12MPa參數下實現余熱導出，系統熱效率突破60%，年節約標準煤10萬噸

3. 制藥與食品：精準控溫與衛生標準

藥物合成與滅菌：在抗生素生產中，列管式換熱器實現98%溶劑循環利用，廢水COD降低60%，藥液溫度控制精度±0.5℃，有效成分保留率>99%。

巴氏殺菌與發酵：在牛奶加工中，殺菌溫度波動控制在±0.5℃以內，產品合格率提升至99.9%；在啤酒發酵中，高效傳熱設計確保溫度穩定性，保障風味品質。

4. 新能源與環保：綠色轉型的技術支撐

氫能儲能：在PEM電解槽中，列管式換熱器實現高效熱管理，氫氣純度達6N級，系統能效提升20%。

垃圾焚燒余熱回收：處理高溫地?zé)崃黧w時，設備耐溫達350℃，壽命超20年，年減排CO?超千噸。

三、未來趨勢：智能化、低碳化與材料革命

1. 數字孿生與AI優化

通過CFD-FEM耦合算法構建設備虛擬模型，優化流道設計，剩余壽命預測誤差<8%。例如，某石化企業應用數字孿生技術后，維護成本降低40%，非計劃停機減少60%。集成AI算法的變頻調節系統響應時間<30秒，節能效益達20%。

2. 低碳材料與循環經濟

生物基復合材料：設備采用可回收材料制造，回收率≥95%，碳排放降低60%。

鈦材再生工藝：退役設備通過酸洗-再生工藝，材料回收率達90%，降低全生命周期成本。

3. 超臨界工況與微型化

超臨界CO?傳熱：適應31℃/7.38MPa超臨界條件，換熱系數突破10000W/(m2·K)，助力碳捕集與儲能技術。

微通道革命：管徑縮小至0.5mm時，換熱系數達20000W/(m2·℃)，較傳統設備提升5倍，適用于電子器件冷卻等高精度場景。

四、結語：工業基石的綠色進化

列管式換熱設備作為工業熱交換領域的核心裝備，正通過材料創新、結構優化與智能升級，推動化工、電力、制藥等傳統產業向高效、低碳方向轉型。未來，隨著碳化硅復合材料、數字孿生技術及超臨界傳熱技術的突破，其應用場景將進一步拓展，成為全球碳中和目標下的技術載體。對于企業而言，選擇列管式換熱設備不僅是技術升級，更是通向可持續未來的戰略決策。
