煉油加熱板換熱器：結構、性能與工業應用全解析

一、核心結構與材料創新

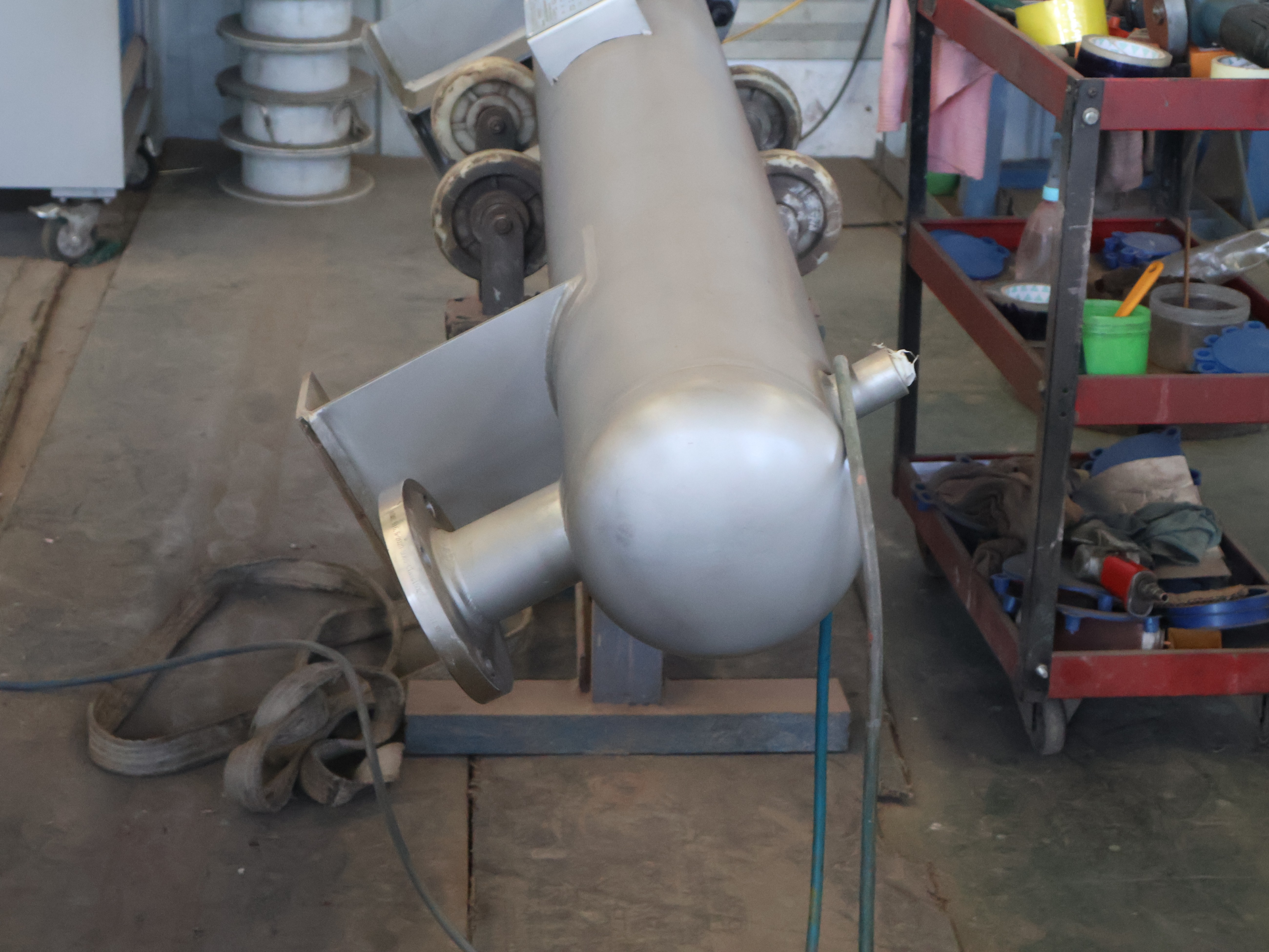

煉油加熱板換熱器由壓力容器外殼、傳熱板束、流體分布器、膨脹節等關鍵部件組成。其核心在于全焊接板殼式設計：

傳熱板束：由數百塊0.8-1.5mm厚的不銹鋼板片（如321、304、316型）通過水下爆炸成型技術焊接而成，板片流道呈瓦楞狀排列，形成高紊流通道。這種設計使兩側流體的傳熱膜系數達到管殼式換熱器的2-3倍。

材料選擇：冷流側采用Inconel 625合金，熱流側使用Incoloy 800/825合金，承壓殼體則選用Cr-Mo鋼（如1.25Cr-0.5Mo、2.25Cr-1Mo）或不銹鋼，確保在高溫（300-900℃）、高壓（數百兆帕）及強腐蝕（硫化氫、氯化物）環境下穩定運行。

二、性能優勢與技術突破

高效傳熱與節能

波紋板束通過逆流傳熱設計，使熱效率較傳統管殼式提升40%以上。例如，某煉油廠采用該技術后，催化裂化裝置的熱量回收效率提高25%，年節約蒸汽1.2萬噸，減排CO?超萬噸。

抗堵塞與耐腐蝕

板片表面光滑（粗糙度Ra≤0.8μm），避免機械擠壓成型的冷作硬化現象，減少應力腐蝕風險。同時，流體均勻分布設計消除“死區”，降低污垢系數70%，清洗周期延長至半年。

安全穩定性

振動抑制：波紋板的鋸齒形溝槽形成數萬個接觸點，消除流體誘導振動。

熱應力控制：均體分布與氣液兩相混合技術，使板束溫度均勻性提升30%，減少相間分層熱應力。

泄漏防護：受壓外殼引入循環氫平衡壓差（ΔP≈0），配合龐大法蘭與管板設計，消除外部泄漏點。

三、典型應用場景

原油蒸餾與催化裂化

在蒸餾塔加熱過程中，換熱器將原油加熱至350-500℃，實現沸點組分分離；在催化裂化裝置中，通過回收反應熱調節溫度，確保裂化反應在500-550℃高效進行。

加氫精煉與脫硫

在加氫反應器中，換熱器控制反應溫度在300-400℃，同時回收余熱預熱原料油，使能耗降低28%。脫硫工藝中，其耐硫化氫腐蝕特性保障設備壽命超10年。

重整與熱處理

在石油重整裝置中，換熱器實現反應物與催化劑的精準控溫（±1℃），提升芳烴產率5%；熱處理工藝中，通過快速升溫/冷卻（速率達50℃/min）優化金屬組織結構。

四、技術挑戰與解決方案

高溫高壓密封難題

采用雙密封結構：主密封為金屬纏繞墊片，輔助密封采用膨脹石墨環，配合液壓緊固螺栓，在600℃、25MPa工況下泄漏率＜1×10?? Pa·m3/s。

材料蠕變與疲勞

通過有限元分析優化板片厚度分布，在高溫區增厚至1.5mm，低溫區減至0.8mm，使應力集中系數降低40%。同時，采用Inconel 718合金強化關鍵連接部位，延長疲勞壽命至20年。

智能化監控需求

集成物聯網傳感器與AI算法，實時監測溫度、壓力、振動等參數，結合數字孿生技術預測板片結垢風險，提前4個月安排維護，避免非計劃停機。

五、市場前景與行業趨勢

隨著全球煉油能力向大型化、集約化發展，煉油加熱板換熱器市場規模持續增長。據預測，到2026年，中國市場規模將達38.1億元，年均增長18.5%。其技術發展方向包括：

材料升級：研發納米涂層提升耐腐蝕性，延長設備壽命至15年。

結構優化：采用3D打印技術制造復雜流道，使比表面積突破1000㎡/m3。

智能化集成：與DCS系統深度融合，實現自適應溫度控制與能源優化調度。
