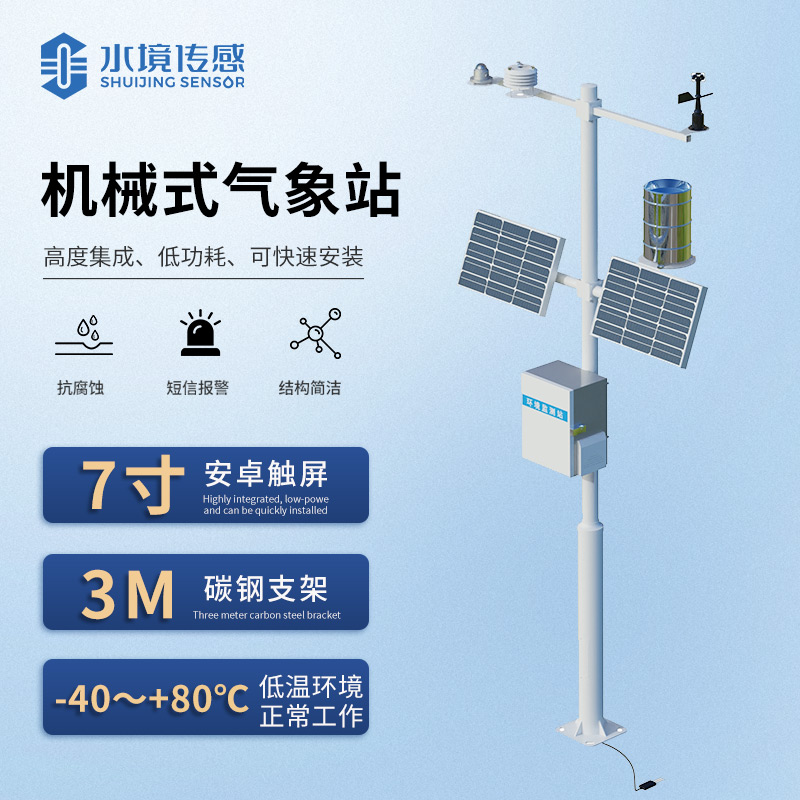

機械式氣象站的技術核心，在于通過精密機械結構將氣象參數（風速、風向、雨量等）轉化為可測量的物理信號，依托 “機械傳動 + 信號采集” 的簡潔架構，實現復雜環境下的長期穩定運行。水境傳感科技的 SJ-JX08 型機械式氣象站通過 “感知層 - 信號轉換層 - 結構防護層 - 校準層” 四層技術設計，構建起兼顧精度與耐用性的機械監測體系，重新定義了機械式氣象設備的技術標準。

一、感知層：精密機械結構的參數捕捉

1. 風速測量：三杯式機械傳動采用對稱三杯式風杯組件，風杯呈 120° 均勻分布，杯體為流線型 ABS 材質（密度 1.05g/cm3），既保證受風面積穩定，又減輕重量（單杯重 20g）。風杯通過不銹鋼精密滾珠軸承（精度等級 P5）與轉軸連接，軸承徑向跳動≤0.01mm，摩擦系數≤0.001，確保微風（0.3m/s）即可驅動風杯轉動。轉軸末端連接磁鋼，每轉動一圈，磁鋼觸發一次霍爾傳感器，通過計數 “單位時間內觸發次數” 計算風速（公式：\(V = K \cdot f\)，K為風速系數，f為頻率），風速系數經實驗室校準為 0.45，確保 0.3-60m/s 量程內精度 ±0.5m/s。
2. 風向測量：平衡式風向標設計風向標由指向桿、平衡錘、尾翼三部分組成，整體采用輕質鋁合金材質（重量≤300g），減少慣性影響。平衡錘位于指向桿中部，通過調節配重使風向標重心與旋轉軸重合，避免重力偏移導致的測量偏差；尾翼為矩形平板（面積 15cm2），增大受風面積，確保 0.5m/s 微風即可推動風向標轉動。旋轉軸采用青銅襯套（耐磨性優于普通鋼套 3 倍），配合石墨潤滑，無需定期添加潤滑油，風向測量范圍 0-360°，精度 ±5°，分辨率 1°。
3. 雨量測量：翻斗式機械計數翻斗雨量計核心為兩個對稱的三角形翻斗，承雨口徑 200mm（符合國家氣象標準），翻斗容積經精密計算為 0.2mm（即收集 0.2mm 降雨量時，翻斗因重力差翻轉）。翻斗軸采用瑪瑙軸承（硬度 HRC65，摩擦系數 0.002），翻轉靈活無卡滯；翻斗下方安裝磁鋼，每翻轉一次，磁鋼靠近干簧管產生一次通斷信號，通過計數 “通斷次數” 換算降雨量（次數 ×0.2mm）。為防止樹葉、灰塵堵塞，承雨口配備不銹鋼濾網（孔徑 1mm），翻斗底部設有排水孔，避免積水影響翻轉精度。

二、信號轉換層：低功耗的機械信號采集

1. 信號采集模塊采用低功耗霍爾傳感器（工作電流≤5mA）采集風速風杯轉動信號，干簧管（靜態電流 0）采集雨量翻斗信號，風向標則通過角度電位器（精度 1%）將風向角度轉化為電壓信號（0-5V），無需復雜放大電路。所有信號均接入 8 位低功耗單片機（工作電壓 3.3V，休眠電流≤10μA），單片機僅在采集時刻（每 10 分鐘一次）喚醒，將機械信號轉化為數字?jǐn)?shù)據（如風速頻率、雨量次數、風向電壓），其余時間休眠，大幅降低功耗。
2. 數據存儲與傳輸本地配備 16MB Flash 存儲器，可存儲 1 年的歷史數據（每 10 分鐘 1 組，共 52560 組），支持 U 盤導出；傳輸采用 4G/NB-IoT 雙模模塊（發射電流≤100mA，接收電流≤20mA），每 10 分鐘上傳一次數據，上傳完成后立即進入休眠模式，配合 “太陽能 + 鋰電池” 供電，實現長期續航。

三、結構防護層：復雜環境的耐用設計

1. 防腐防銹主體框架為 304 不銹鋼（含鉻 18%、鎳 8%），表面經靜電噴塑處理（涂層厚度 80μm），鹽霧測試達 5000 小時無銹蝕，可耐受化工廠區腐蝕性氣體、沿海高鹽霧環境；風杯、風向標等塑料部件添加抗紫外線劑（含量 2%），避免長期暴曬導致的老化脆裂，戶外使用壽命超 5 年。
2. 抗風抗沖擊風速計風杯組件最大抗風能力達 60m/s（12 級臺風），風杯與轉軸連接處采用彈性緩沖結構，可吸收強風沖擊能量，避免機械損壞；整機框架通過力學優化，迎風面風速系數≤0.8，減少強風對設備的傾覆力，安裝后可抵御 10 級陣風而無需加固。
3. 防塵防水所有電氣接口采用 IP67 防水航空插頭，避免雨水滲入；雨量計承雨口邊緣設有擋雨檐，防止雨水濺入導致誤計數；風速風向傳感器外殼為密封式設計，內部填充防潮硅膠，可在 95% RH 高濕環境下正常工作。

四、校準層：機械精度的長期保障

1. 出廠校準風速計通過風洞實驗（風速范圍 0.3-30m/s）逐臺校準風速系數，確保誤差≤±0.5m/s；雨量計通過標準量杯（精度 0.01mL）注入定量水，校準翻斗容積，確保 0.2mm 降雨量的計數誤差≤±5%；風向標通過角度校準臺（精度 0.1°）調整指向精度，確保誤差≤±5°。
2. 現場校準用戶可定期進行簡易校準：風速可通過對比已知風速的參考設備（如便攜式風速儀）調整風速系數；雨量可注入 100mL 標準水（對應 0.318mm 降雨量），檢查翻斗計數是否為 1-2 次；風向可通過指南針對準正北方，調整風向標指向，確保角度準確。
