樣品及實驗方法
? 測試樣品：
鋰電池材料
? 測試儀器：
NexION系列ICP-MS
? 測試目的：
測定鋰電池正極粉末中銅顆粒/含銅顆粒數量
? 測試地點：
珀金埃爾默企業管理(上海)有限公司 廣州客戶體驗中心
01 樣品信息
正極粉末

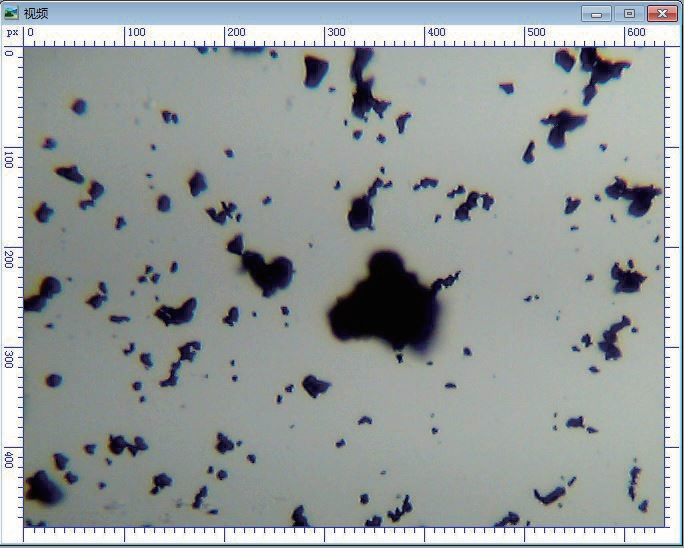

下圖中比較大的是客戶提供的200目(約70um)單質銅粉。其余的為正極粉末，從顯微鏡中看出，正極粉末的粒徑差異較大，有部分亞um基本的顆粒存在。
圖1.樣品信息圖(點擊查看大圖)
02 樣品前處理
稱取0.500g樣品，加入5mL王水，于石墨消解儀上125℃消解2h，冷卻后用純水定容至50mL，上機測定總Cu含量。
稱取0.100g，0.200g樣品，用純水定容至50mL，用渦旋混勻后，懸濁液上機測定Cu顆粒。
試劑及標準品：
1 濃硝酸(優級純)；
2 濃鹽酸(優級純)；
3 Ge Cu單標 鋼鐵研究院 1000μg/mL；
4 18.2 MΩ超純實驗用水。
標準曲線溶液配制：
1 稀釋液：5% 王水。
2 內標溶液配制：取Ge單元素標液，用稀釋液配成濃度為400μg/L的內標溶液，使用在線加內標技術。
3 標準加入法曲線溶液配制：取10.00mL樣品，加入一定量的標準儲備液，配制成曲線，測定樣品。

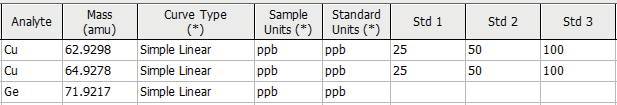

圖2.標準曲線配置(點擊查看大圖)
圖3.測試方法(點擊查看大圖)
03 測試儀器及條件
NexION系列ICP-MS，PFA霧化器+旋流霧室進樣系統、2mm石英中心管，鎳采樣錐、截取錐。

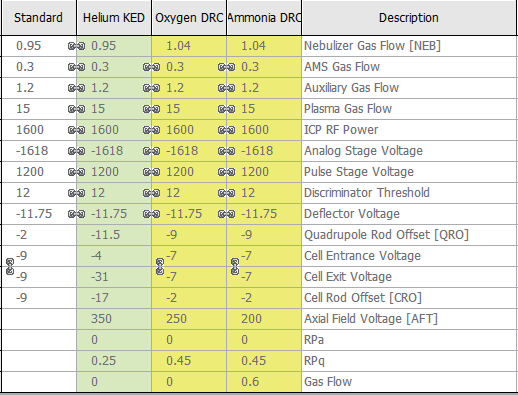

測試條件：
實驗開始前，對儀器進行進行智能調諧(SmartTune)，自動將儀器調節至最優狀態，儀器參數設置如下：

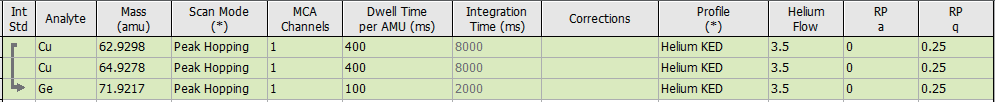

圖4.測試方法(點擊查看大圖)
圖5.軟件操作界面(點擊查看大圖)
04 實驗結果與分析
Cu總量分析結果

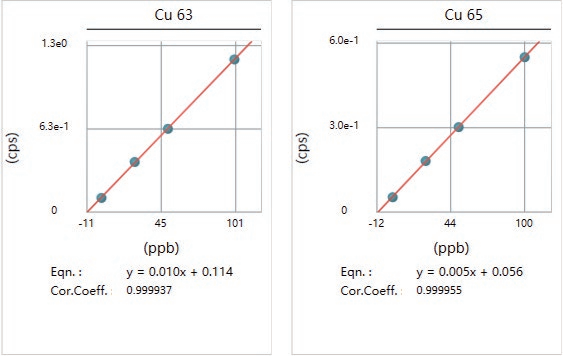

圖6.標準曲線系列(點擊查看大圖)

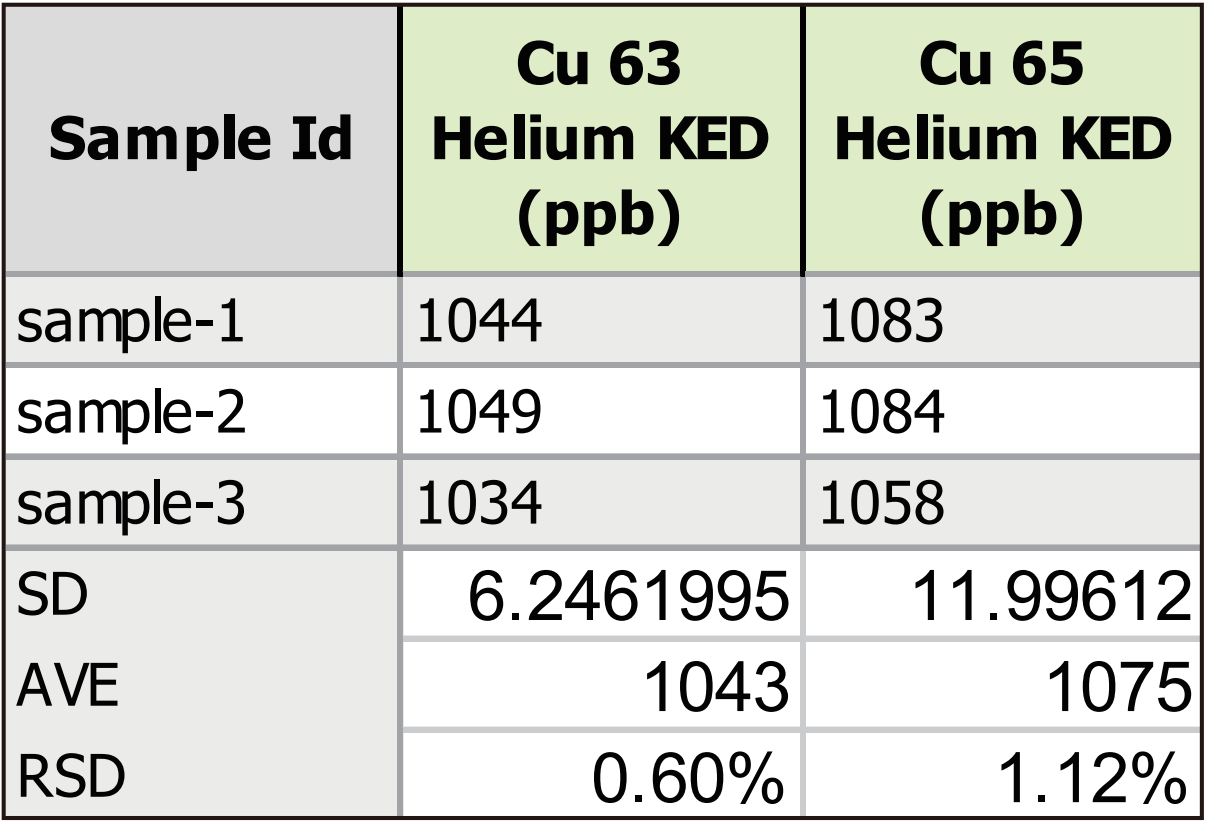

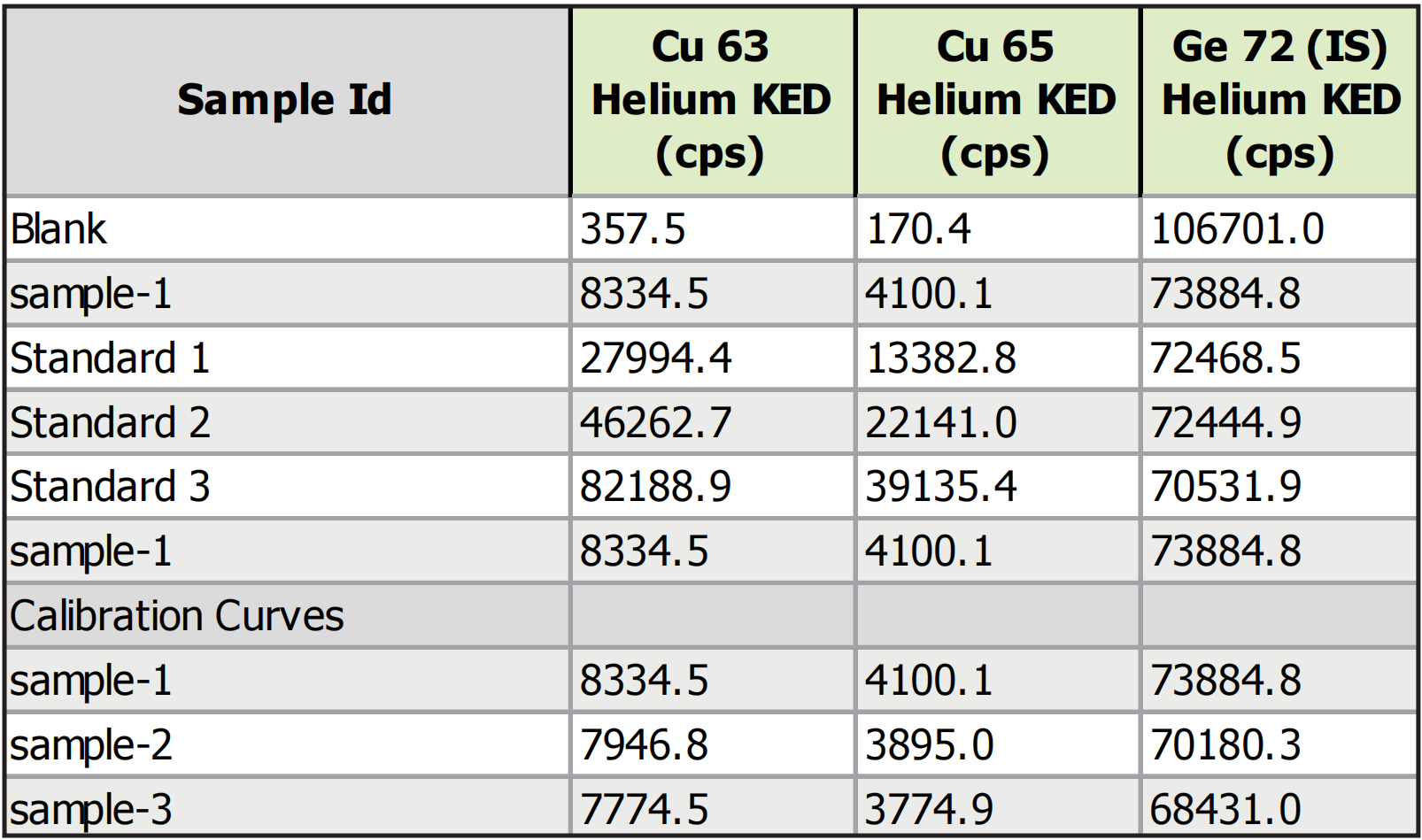

測試結果及質控
三個平行樣，使用標準加入法測定結果
單顆粒檢測
標準曲線
(點擊查看大圖)

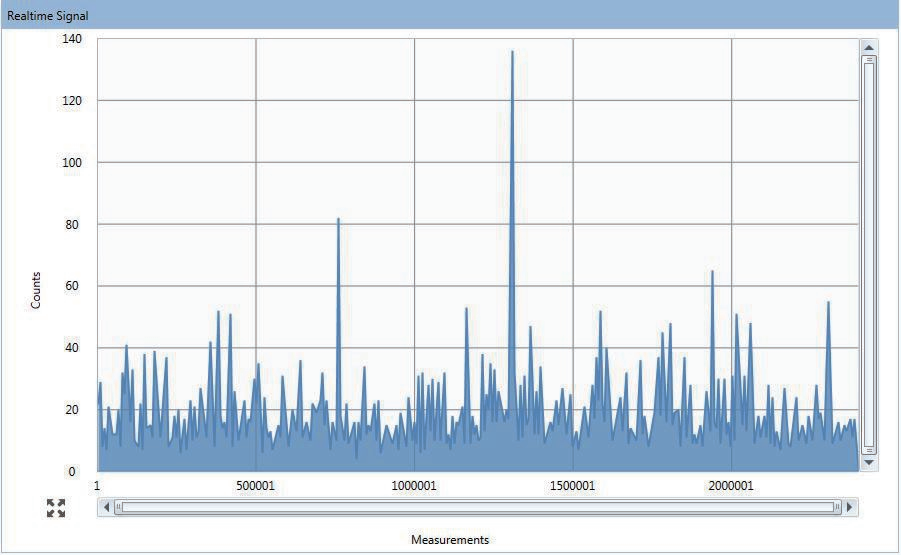

檢測實時信號值
檢測實時信號值(點擊查看大圖)

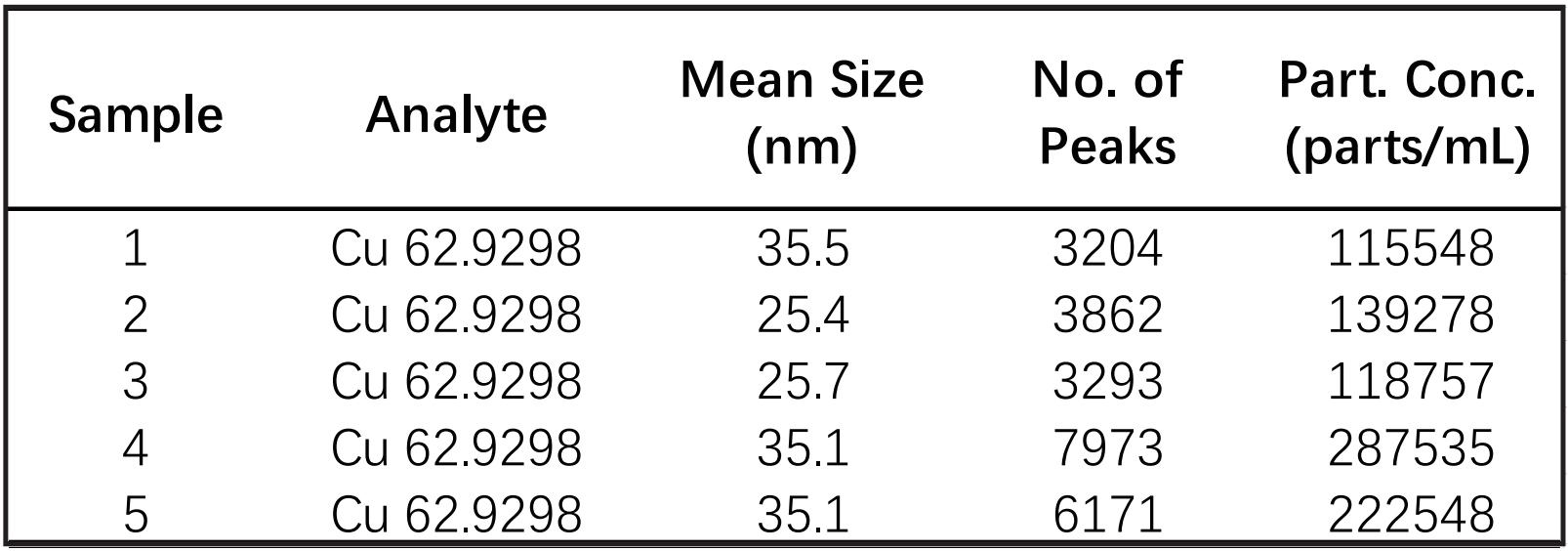

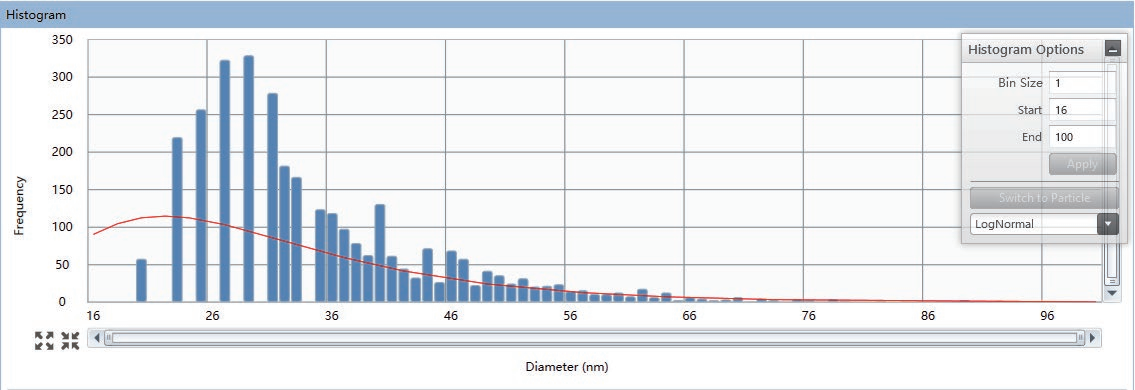

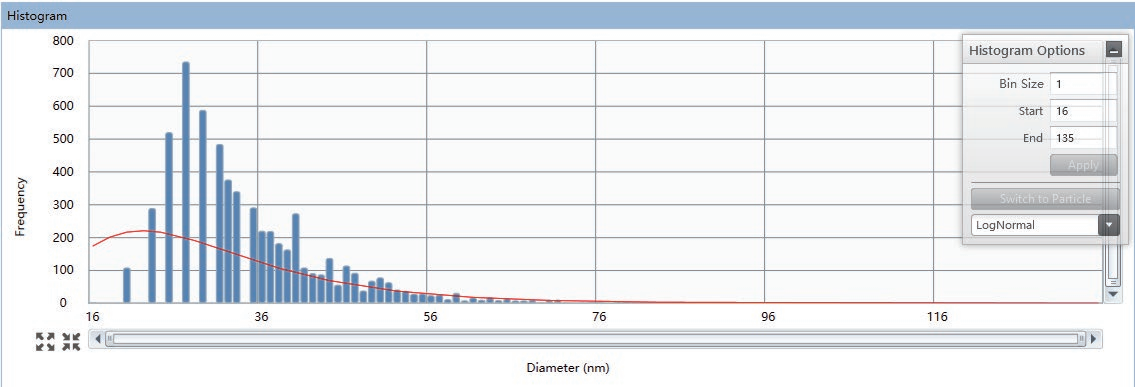

測試結果
0.100g#1
0.100g#2
0.100g#3
0.200g#1
測試結果(點擊查看大圖)
原始數
05 實驗討論
1 樣品基體較大，采用標準加入法測定保證結果準確性。
2 Cu63與Cu65結果一致，證明樣品沒有收到質譜干擾。結果可靠。樣品的三個平行樣，平行性結果良好。
3 在采用王水消解時，發現有少許肉眼可見黑色不溶物存在。
4 單顆粒分析結果，5個樣品顆粒數目平行性較好。1/4/5樣品的平均尺寸與2/3的結果有系統性偏差。這個可能由于采樣時的溶液均勻性問題。由于實驗室條件有限，只能使用渦旋進樣，最好使用攪拌子進樣代替。
5 由于使用旋流進樣系統，其霧室對不同尺寸的顆粒有不同的傳輸效率。由結果顯示0.1g大概有10w個顆粒每毫升，故推測Cu是以單獨的納米形態存在，或者是附著在5um以下的正極粉末中。由于10um甚至20um的顆粒在進樣系統中的傳輸效率較低，也不排除附著在大尺寸顆粒中。

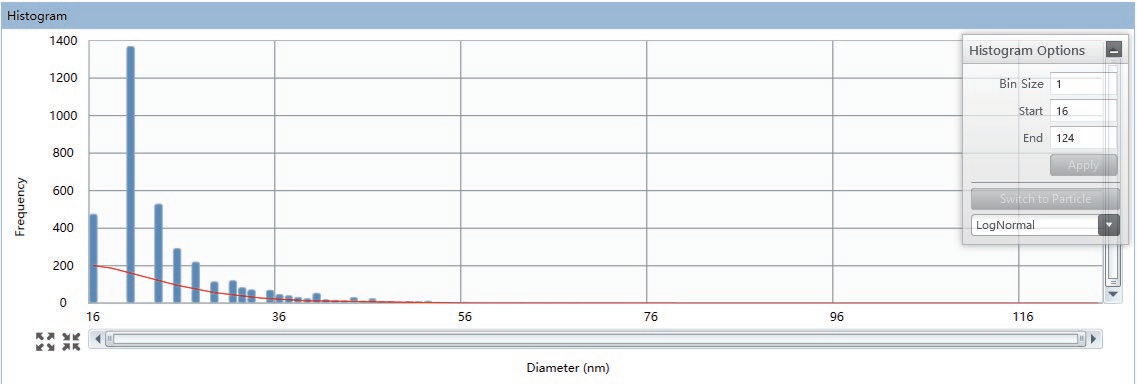

6 從單顆粒結果的圖表可知，Cu的尺寸分布呈正態，意味著Cu的存在比較均勻。
7 由于懸濁液直接進樣測定雜質元素屬于新的應用，還存在很多需要優化與探索的地方。更深入的結論需要更多的儀器一塊論證。
