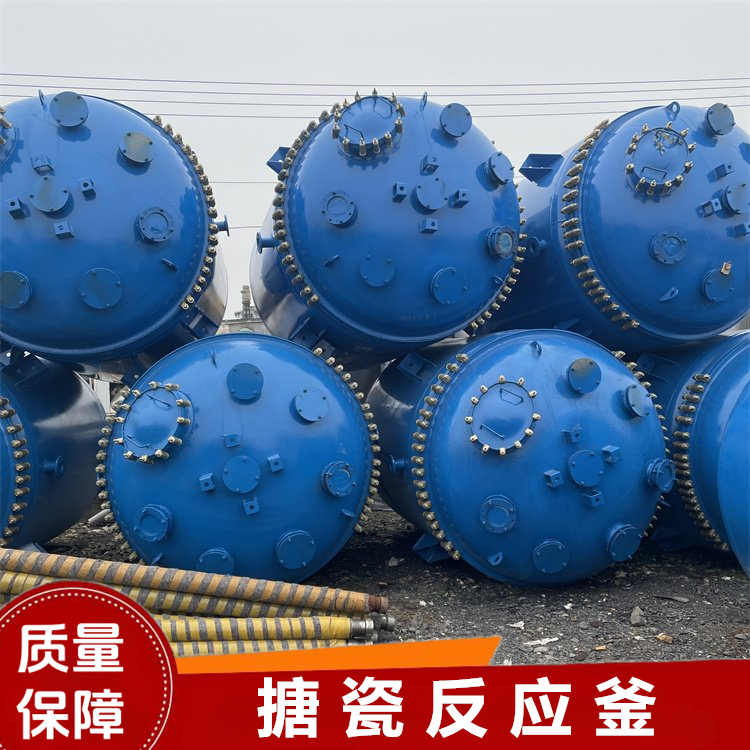

搪瓷反應釜的結構組成及工作原理

一、結構組成：復合材質的精密化工容器

1. 釜體與夾套

• 釜體：

  • 主體為低碳鋼（如 Q235-B 或不銹鋼）制成的圓柱形容器，內壁均勻涂覆搪玻璃層（厚度 0.8-2.0mm），形成耐腐蝕工作面。

  • 頂部設有開口（進料口、人孔），底部有出料口，側壁可開設測溫、測壓接口。

• 夾套：

  • 套在釜體外側的環形空間，用于通入加熱介質（如蒸汽、導熱油）或冷卻介質（如水、冷凍液），實現物料的升溫和降溫。

  • 夾套形式包括整體夾套、半管夾套（螺旋半管焊接于釜體外壁），后者適用于高壓工況。

2. 搪玻璃層

• 材質與性能：
  由二氧化硅（SiO?）、三氧化二硼（B?O?）、氧化鈉（Na?O）等原料經高溫熔融后涂覆，形成玻璃態耐腐蝕層，具有以下特性：

  • 耐腐蝕性：耐酸（如鹽酸、硫酸）、耐有機溶劑，但不耐氫氟酸（HF）和強堿（pH＞12）。

  • 絕緣性：表面電阻＞10¹²Ω，可防止靜電積聚引發爆炸。

  • 光滑性：表面粗糙度 Ra≤0.8μm，減少物料粘附和結垢。

• 厚度要求：
  普通工況厚度≥0.8mm，高壓或強腐蝕工況≥1.5mm，需通過高頻電火花檢測儀（電壓 15-25kV）檢測針孔，確保無漏電。

3. 攪拌系統

• 攪拌器：

  • 常見類型包括錨式（適用于高粘度物料）、槳式（低粘度混合）、渦輪式（強剪切分散），材質為搪玻璃或不銹鋼外包搪玻璃。

  • 攪拌軸通過聯軸器與電機連接，軸徑需根據扭矩計算（安全系數≥2.5），避免過載斷裂。

• 密封裝置：

  • 機械密封：由動環（碳化硅）和靜環（陶瓷或石墨）組成，適用于高真空、高轉速工況（泄漏量≤5 滴 / 分鐘）。

  • 填料密封：采用聚四氟乙烯或石棉填料，成本低但密封性較差，適用于常壓或低速攪拌。

  • 磁力密封：通過內外磁環耦合傳動，無泄漏，用于易燃易爆或高純度物料（如制藥行業）。

4. 傳動裝置

• 電機與減速機：
  電機功率根據攪拌扭矩計算（經驗公式：P=K×N³×D?，K 為功率準數，N 為轉速，D 為攪拌器直徑），減速機多采用擺線針輪或齒輪減速機，減速比范圍 5-100。

• 機架：
  支撐攪拌軸和傳動裝置，需具備足夠剛度（撓度≤0.5mm），通常由角鋼或槽鋼焊接而成，表面做防腐處理。

5. 附件系統

• 測溫與控溫：
  內置熱電偶或熱電阻（精度 ±0.5℃），連接控制系統實時顯示釜內溫度，通過 PID 調節夾套介質流量實現控溫。

• 安全裝置：

  • 爆破片：當釜內壓力超過設定值（如工作壓力的 1.2 倍）時自動破裂泄壓，需定期校驗（每年至少一次）。

  • 壓力表：量程為工作壓力的 1.5-2 倍，精度≥1.6 級，每半年檢定一次。

• 進料與出料：
  進料口可配氣動或手動球閥，出料口常設計為下展式放料閥，避免搪玻璃層被固體物料沖刷磨損。

6. 支座與保溫層

• 支座：
  常見類型有耳式支座（懸掛式）和裙式支座（落地式），耳式支座需驗算局部應力（許用應力≤材料屈服強度的 80%），裙座適用于大型反應釜。

• 保溫層：
  夾套外側包裹巖棉或聚氨酯泡沫（厚度 50-100mm），外覆不銹鋼板，減少熱量損失（熱損失≤5%）。

二、工作原理：多場耦合的化學反應平臺

1. 化學反應原理

• 物料混合：
  攪拌器通過旋轉產生軸向和徑向流動，推動物料循環（循環流量 Q=K×N×D³，K 為流量準數），使反應物均勻分散，縮短傳質距離（如液液反應的傳質系數提升 3-5 倍）。

• 反應控制：
  通過夾套調節溫度（控溫精度 ±1℃），維持反應在最佳溫度區間（如酯化反應控制在 80-100℃）；壓力表和安全閥確保壓力安全（如聚合反應壓力≤0.5MPa）。

2. 傳熱原理

• 夾套傳熱：
  熱量通過搪玻璃層傳導（導熱系數 λ=0.8-1.2W/(m?K)），傳熱速率公式為：$Q=K\cdot A\cdot \Delta T$
  其中，總傳熱系數 K≈500-1000W/(m²?K)，換熱面積 A 由夾套尺寸決定，溫差 ΔT 通常控制在 20-50℃。

• 強化措施：
  半管夾套可增加湍流程度（雷諾數 Re＞10?），提升傳熱效率；攪拌器的擋板設計（寬度為釜徑的 1/10-1/12）可減少 “打旋” 現象，增強內循環傳熱。

3. 防腐與安全原理

• 搪玻璃層隔離：
  搪玻璃層作為惰性屏障，將物料與金屬基體隔離，避免酸、堿等介質直接腐蝕鋼材（腐蝕速率≤0.01mm / 年）。

• 靜電控制：
  搪玻璃層的絕緣性防止物料摩擦產生靜電，但需通過接地裝置（接地電阻≤4Ω）導出可能積聚的電荷，避免火花引發爆炸。

三、典型應用場景與選型要點

四、維護與注意事項

1. 禁止操作：

   • 避免空釜加熱（搪玻璃層易因溫差破裂），禁止直接沖擊內壁（如金屬工具掉落）。

   • 嚴禁處理氫氟酸或強堿性物料（pH＞12），防止搪玻璃層被腐蝕穿透。

2. 定期檢查：

   • 每年用測厚儀檢測搪玻璃層厚度（允許減薄量≤20%），用超聲探傷檢測基體裂紋。

   • 每季度檢查攪拌軸垂直度（偏差≤0.2mm/m），避免偏心磨損密封件。

五、總結

搪瓷反應釜通過 “金屬強度 + 玻璃防腐” 的復合結構，在耐腐蝕化工設備中占據重要地位。其設計融合了流體力學、傳熱學和材料科學，通過攪拌系統實現高效混合，夾套實現精準控溫，搪玻璃層保障耐腐蝕性。正確選型（如根據介質腐蝕性選擇搪玻璃厚度）和規范維護（避免機械沖擊、定期檢測）是延長設備壽命（通常設計壽命 8-10 年）的關鍵。對于腐蝕工況，可升級為雙相鋼襯搪瓷或全氟材質設備，進一步拓展應用邊界
