選用內外盤管反應釜的目的是什么呢？
在化工、醫藥、食品等行業的反應過程中，溫度是決定反應效率、產物質量與生產安全的關鍵變量。內外盤管反應釜作為主流的溫度調控型反應設備，其選型并非隨機選擇，而是圍繞 “高效控溫、適配介質、安全穩定、經濟可行” 四大核心目標，根據具體生產工況（如介質特性、反應需求、生產模式）針對性解決痛點。選用兩者的根本目的，是讓反應釜的溫度調控能力與生產需求深度匹配，避免因設備選型不當導致的反應效率低、產物不合格、安全事故或成本浪費。以下從內盤管、外盤管反應釜的選型目的分別解析，結合實際場景說明其核心價值。
一、選用內盤管反應釜的核心目的：追求 “快速控溫 + 小容積適配”，解決間歇式、溫度敏感型反應痛點
內盤管反應釜的結構特點（盤管直接接觸介質、傳熱路徑短）決定了其選型目的聚焦于 “快速響應溫度變化” 與 “高效利用小空間”，主要用于解決以下生產需求：
1. 滿足 “快速升溫 / 降溫” 需求，縮短間歇反應周期
許多間歇式反應（如精細化工中的催化合成、醫藥中間體的分步反應）對溫度的 “動態調整” —— 需在短時間內完成升溫（如從室溫升至 120℃）、保溫、降溫（如從 120℃降至 40℃）的階梯式控溫，若溫度響應緩慢，會延長反應周期（如原本 8 小時的反應可能延長至 12 小時），降低生產效率。
內盤管因直接與介質接觸，傳熱系數比外盤管高 20%-40%（可達 800-1800 W/(m2?℃)），能快速將熱量傳遞給介質，溫度波動可控制在 ±1℃以?xún)?nèi)。例如，某醫藥企業生產頭孢類中間體時，需在反應初期 10 分鐘內將介質從 25℃升至 95℃（觸發催化反應），反應結束后 20 分鐘內降至 30℃（終止反應），選用內盤管反應釜可精準滿足這一需求；若選用外盤管，因釜壁阻隔，升溫可能需要 25 分鐘，降溫需要 35 分鐘，不僅延長生產周期，還可能因溫度停留時間過長導致產物雜質增加（如雜質含量從 0.5% 升至 1.2%，超出質量標準）。
核心目的：通過快速溫度響應，適配間歇式反應的 “動態控溫” 需求，縮短生產周期，提升單位時間產能。
2. 適配 “小容積反應”，高效利用有限空間
在實驗室研發、小批量試產或特種化學品生產中，反應釜容積通常較?。ā?0m3），空間有限，需在保證傳熱效率的同時，盡可能減少設備對反應空間的占用。
內盤管可根據釜內空間靈活設計為螺旋狀、U 型，僅占用 5%-15% 的釜內容積，且無需在釜外預留纏繞盤管的空間（如外盤管需在釜外預留 20-30cm 的纏繞間隙），尤其適合安裝在車間空間狹窄的場景（如醫藥企業的潔凈車間，設備布局密集）。例如，某精細化工企業生產電子級清洗劑（批量 500L / 批次），車間僅能容納 1m3 的反應釜，選用內盤管設計后，既保證了傳熱效率（可快速將介質從室溫升至 80℃），又避免了外盤管對車間通道的占用；若強行選用外盤管，釜體 + 盤管的整體直徑會從 1.2m 增至 1.5m，導致設備無法進入車間。
核心目的：在小容積、空間有限的場景中，平衡 “傳熱效率” 與 “空間利用率”，滿足小批量、高精度反應的生產需求。
3. 解決 “溫度敏感型反應” 的精度控制痛點
部分反應（如生物酶催化反應、高分子材料的低溫聚合）對溫度偏差極其敏感 —— 溫度過高（如超出設定值 2℃）會導致催化劑失活、產物分解；溫度過低則會使反應停滯，無法生成目標產物。
內盤管的 “直接傳熱” 特性可避免外盤管因釜壁結垢、間隙空氣層導致的 “傳熱滯后” 問題，確保介質溫度始終穩定在設定范圍。例如，某生物化工企業利用酶催化生產 L - 乳酸時，反應最佳溫度為 38℃，溫度偏差超過 ±0.5℃就會導致酶活性下降 30%（反應速率降低），選用內盤管反應釜后，通過實時溫度反饋與快速調整，可將溫度控制在 38±0.3℃；若選用外盤管，因釜壁傳熱存在延遲，溫度可能波動至 37.2-38.8℃，酶活性下降會導致反應時間從 6 小時延長至 9 小時，且產物收率從 92% 降至 85%。
核心目的：通過高精度溫度控制，適配對溫度敏感的反應體系，保障產物質量（如純度、收率）符合標準。

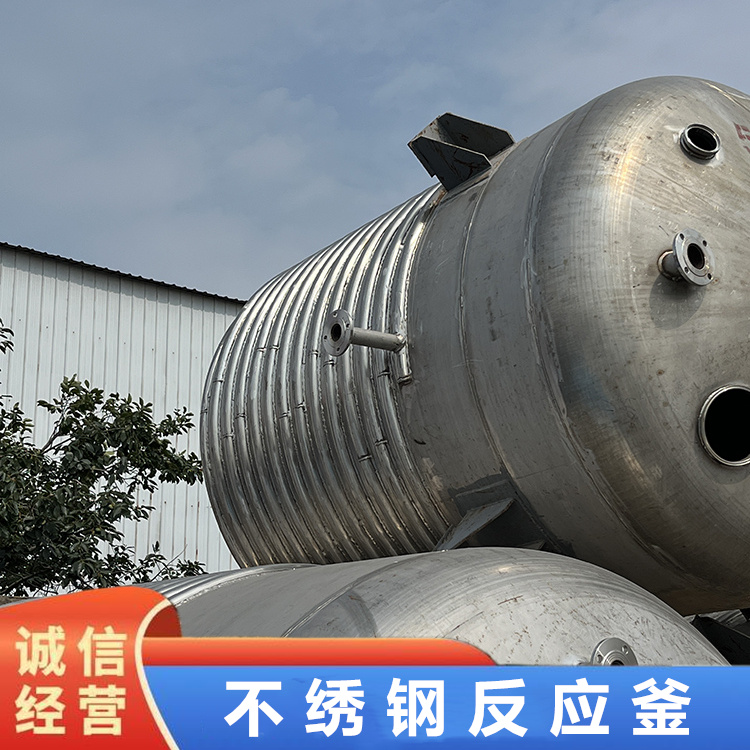

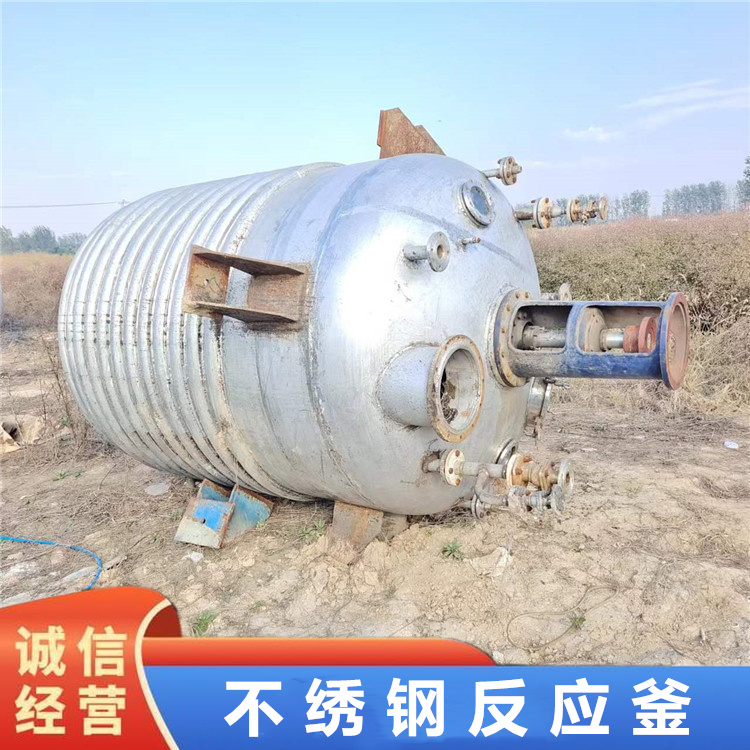

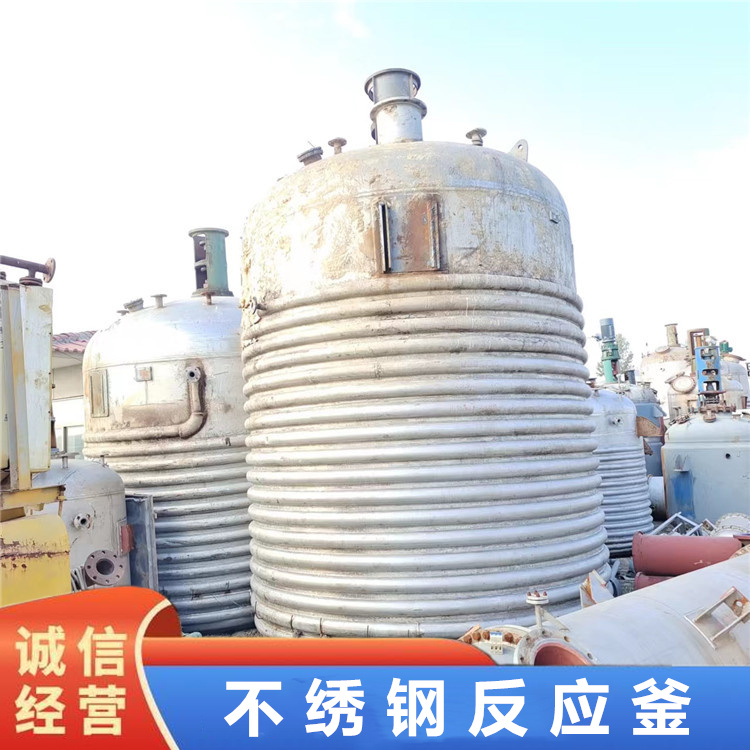

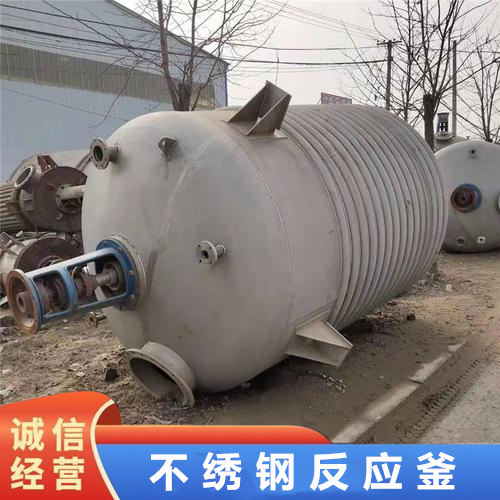

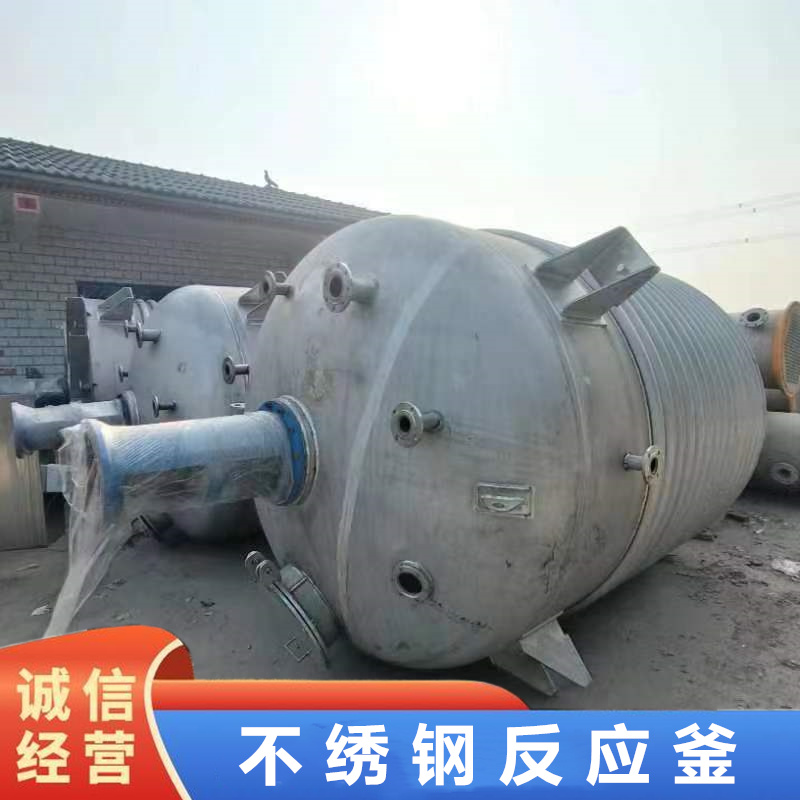

二、選用外盤管反應釜的核心目的：追求 “穩定控溫 + 便捷維護 + 大容積適配”，解決連續式、高粘度 / 含固型反應痛點
外盤管反應釜的結構特點（盤管外置、不占釜內空間）決定了其選型目的聚焦于 “均勻控溫”“易維護”“大容積適配”，主要用于解決高粘度、含固體顆粒、連續生產或高潔凈度需求的反應痛點：
1. 滿足 “均勻控溫” 需求，避免高粘度 / 含固介質的 “局部過熱” 風險
高粘度介質（≥1000 cP，如樹脂、瀝青）或含固體顆粒的懸浮液（如涂料、農藥懸浮劑）流動性差，若選用內盤管，介質易在盤管表面形成 “滯留層”（流動緩慢），導致局部過熱（如盤管附近溫度比釜內其他區域高 15-20℃），引發介質分解、碳化（如樹脂高溫交聯形成硬塊）或固體顆粒沉積（包裹盤管，進一步降低傳熱效率）。
外盤管通過釜壁均勻傳遞熱量，配合大型攪拌裝置（如螺帶式攪拌槳，外盤管不占用釜內空間，可安裝更大尺寸攪拌槳），能讓釜內介質混合更均勻，溫度分布溫差≤3℃，避免局部過熱。例如，某涂料企業生產環氧地坪漆（介質粘度 2500 cP，含 15% 固體顏料顆粒），選用外盤管反應釜后，通過螺帶攪拌 + 外盤管均勻加熱（從 60℃升至 100℃），釜內各區域溫度偏差僅 1.5℃，顏料顆粒分散均勻，無局部碳化現象；若選用內盤管，盤管附近溫度可能升至 115℃，導致顏料顆粒團聚（形成直徑≥1mm 的硬塊），涂料成品出現 “顆粒雜質”，不合格率從 2% 升至 15%。
核心目的：通過均勻傳熱 + 強攪拌適配，解決高粘度、含固體顆粒介質的 “局部過熱” 與 “混合不均” 問題，保障產物均勻性與穩定性。
2. 適配 “大容積連續生產”，保障長期穩定運行
在石油化工、大型煤化工等行業，反應釜容積通常較大（≥10m3，甚至≥100m3），且采用連續式生產模式（如聚乙烯聚合、聚酯切片生產），需長期（如 3 個月以上）穩定控溫，若設備維護頻繁或故障停機，會導致整條生產線停產（日均損失可能達數十萬元）。
外盤管不占用釜內空間，可安裝大型攪拌裝置（如直徑 3m 的推進式攪拌槳），確保大容積介質混合均勻；同時，外盤管位于釜外，維護時無需拆卸釜內部件、清空介質，可單獨檢修（如檢查泄漏、更換局部盤管），工期短（≤半天），對生產影響小。例如，某石化企業使用 50m3 外盤管反應釜連續生產聚乙烯，需將介質溫度穩定在 85±0.5℃，外盤管通過分段控溫（釜底、釜中、釜頂獨立控溫）實現均勻傳熱，且每 6 個月僅需拆除保溫層檢查盤管貼合度（耗時 2 小時），全年停機維護時間≤8 小時；若選用內盤管，因釜內空間限制，攪拌槳尺寸?。ㄖ睆絻H 2m），大容積介質混合不均（溫差達 5℃），且每 2 個月需清空釜內介質、拆卸攪拌裝置清理盤管（每次停機 1-2 天），全年停機維護時間≥30 小時，嚴重影響連續生產。
核心目的：適配大容積連續生產的 “長期穩定控溫” 與 “低維護停機” 需求，保障生產線連續運行，減少停產損失。
3. 滿足 “高潔凈度” 需求，避免交叉污染，符合行業認證標準
在醫藥、食品、化妝品等行業，反應介質需滿足高潔凈度要求（如醫藥行業的 GMP 認證、食品行業的 FDA 標準），若釜內存在盤管阻隔，清理時易產生 “清潔死角”（如盤管與釜壁的連接處），導致介質殘留（如前一批次的藥物殘留混入下一批次），引發交叉污染（如藥品中混入其他成分，導致過敏風險）。
4. 降低 “易結垢 / 強腐蝕介質” 的維護成本與泄漏風險
部分反應介質（如含碳酸鈣的水溶液、濃鹽酸）易在盤管表面結垢（如碳酸鈣沉積形成水垢）或腐蝕盤管（如濃鹽酸腐蝕普通不銹鋼），若選用內盤管，結垢會導致傳熱效率下降（3 個月內可能下降 50%），腐蝕泄漏會直接污染介質（如盤管穿孔導致冷凍鹽水混入反應體系）
外盤管不與介質直接接觸，可避免結垢與腐蝕：一方面，介質中的固體顆?；蚪Y(jié)垢成分不會附著在盤管表面（僅可能附著在釜內壁，清理更簡單）；另一方面，若介質腐蝕性強（如濃鹽酸），僅需將釜體材質升級為耐腐材質（如 FRP、哈氏合金），外盤管可選用普通不銹鋼（因不接觸介質），降低材料成本。例如，某電鍍企業處理含鹽酸的電鍍廢水（pH=1.5，含 Fe3+、Cr3+）時，選用外盤管反應釜（釜體為 FRP 材質，外盤管為 304 不銹鋼），使用 1 年后外盤管無任何腐蝕，僅需清理釜內壁的 Fe3+ 沉積（用稀硝酸清洗 1 小時即可）；若選用內盤管，需將盤管也升級為哈氏合金（成本增加 5 萬元），且 1 年內可能因 Fe3+ 沉積導致傳熱效率下降 40%，需拆換盤管 2 次（額外成本 4 萬元）。
核心目的：通過 “盤管不接觸介質” 的設計，降低易結垢、強腐蝕介質的維護成本與泄漏風險，延長設備使用壽命，減少產物污染損失。
三、選型目的的本質：“按需匹配”，平衡性能與成本，避免 “錯選” 導致的生產問題
無論是選用內盤管還是外盤管反應釜，其核心目的本質是 “按需匹配”—— 根據介質特性（粘度、潔凈度、腐蝕性）、反應需求（控溫速度、容積、連續 / 間歇）、行業標準（潔凈度、認證）與成本預算
例如，某化工企業誤將內盤管反應釜用于生產高粘度樹脂（粘度 3000 cP），使用 1 個月后，盤管表面結垢嚴重，傳熱效率從 1200 W/(m2?℃) 降至 500 W/(m2?℃)，樹脂升溫時間從 1 小時延長至 3 小時，且局部過熱導致樹脂交聯（不合格率從 3% 升至 20%），最終不得不更換為外盤管反應釜，浪費初期投資（內盤管釜成本 3 萬元）與停產損失（10 天停產損失 50 萬元）。
選型目的的本質：通過精準匹配工況，平衡 “性能需求”（控溫、適配、潔凈）與 “經濟成本”（初期投資、維護、能耗），避免因錯選導致的生產故障與經濟損失。
總結
選用內外盤管反應釜的目的并非單純 “選擇一種設備”，而是圍繞生產中的核心痛點（如控溫慢、空間小、污染風險、維護貴），通過設備特性解決實際需求：
最終，選型目的需回歸 “生產需求” 本身 —— 結合介質特性、反應模式、行業標準與成本預算，讓設備成為生產的 “助力” 而非 “阻礙”，實現反應高效、產物合格、生產安全、成本可控的目標。
