YVM系列手動2.5次元

參考價	面議

參考價

面議

具體成交價以合同協議為準

公司名稱廣東源興光學儀器有限公司
品牌
型號
所在地
廠商性質其他
更新時間2025/9/18 7:57:37
訪問次數14

產品標簽:

在線詢價收藏產品查看電話同類產品

聯系我們時請說明是制藥網 上看到的信息，謝謝!

索取相關資料

付定支付

公司介紹主營產品

以滿足客戶價值需求為目標，
持續改善，追求產品質量，
滿足客戶的需求。

核心價值
創新、誠信、品質、人本
創新：技術創新
誠信：企業誠信
品質：產品品質
人本：內尊重員工外顧客導向

企業宗旨
服務客戶，創新求變，掌握核心技術，全面發展，永續經營

經營理念
技術，品質，不斷創新，永無止境

企業愿景
以誠信為核心、員工為根本、致力創新、造就品質，滿足顧客需求

核心志向
成為量測儀器品牌

展開顯示更多內容

產品簡介在線詢價

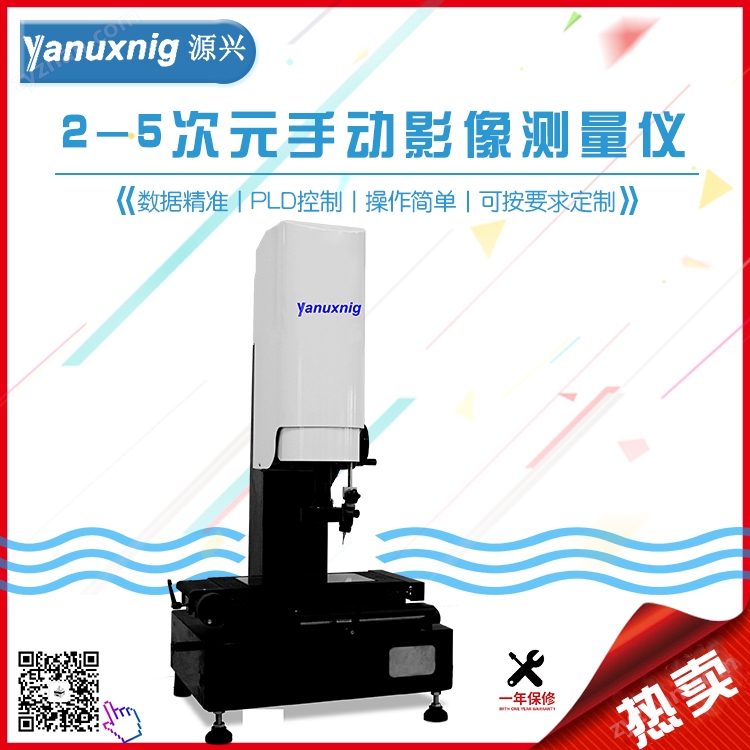

YVM-VT是一款手動影像測量儀，簡單易用，結合業界功能強大的手動影像測量軟件，可實現所有二維平面測量功能，還具備拍地圖、產品輪廓掃描、專業SPC統計、手動CNC、宏測量等功能，還可實現Z向非接觸式精確測量和平面測量。并具有強大的報表輸出功能，特別適用于種類多、小批量的產品測量。

YVM系列手動2.5次元產品信息

儀器用途

該系列儀器適用于二維測量的一切應用領域，可實現幾何元素、長度、

角度、輪廓、外形、及表面形狀的測量，廣泛用于電路板行業FPC版等測量和質量控制。

儀器特點

1.專業的YX-YCSPC測量軟件，可實現所有的二維平面測量功能，還具備DXF文件快速檢測、拍地圖、產品輪廓掃描、SPC統計、宏測量等多種功能，測量數據可導入Word、Excel、AutoCAD。

2.底座及立柱均采用花崗石結構，穩定性好，耐溫、耐腐蝕。

3. Z軸具有影像測高功能。

技術參數

YVM-CNC（自動機）系列

型號	YVM-3020CNC	YVM-4030CNC
測量行程	300X200X200	400X300X200
外觀尺寸	750X700X1600	850X800X1600
儀器重量（KG）	300	350
測量精度	X、Y軸：（3+L/200）μm	Z軸：（5+L/200）μm

放大倍率	光學放大倍率0.7X~0.45X,影像放大倍率24~156X(可擴展至12X-312X）
CCD	1/3英寸760線彩色高清晰度相機
光柵尺	玻璃光柵尺，分辨率0.5μm
傳動機構	中國臺灣精密級直線導軌及研磨滾珠絲桿
運動控制	中國臺灣臺達交流伺服電機
上光源	4環8區環形LED冷光源，亮度可調
下光源	LED冷光源，亮度可調
測量軟件	源興YR-CNC（全自動測量軟件）
電源	220V/50Hz/10A

YVM-VT（手動機）系列

型號	YVM-2010TV	YVM-3020VT	YVM-4030VT	YVM-5040VT
測量行程	200X100X200	300X200X200	400X300X200	500X400X200
外觀尺寸	500X550X950	700X650X920	980X750X950	1050X800X950
儀器重量（KG）	160	220	300	500

測量精度	X、Y軸：（3+L/200）μm Z軸：（5+L/200）μm
重復精度	3μm
放大倍率	光學放大倍率0.7X~4.5X，影像放大24X~156X（可擴展至12X-312X）
CDD	1/3英寸760線彩色高清晰度相機
光柵尺	玻璃光柵尺，分辨率0.5μm
機構	精密級V型交叉導軌及光桿傳動
上光源	4環8區環形LED冷光源，亮度可調
下光源	LED冷光源，亮度可調
測量原軟件	源興YR-YCSPC（專用于手動測量軟件）
電源	220V/50Hz/10A
