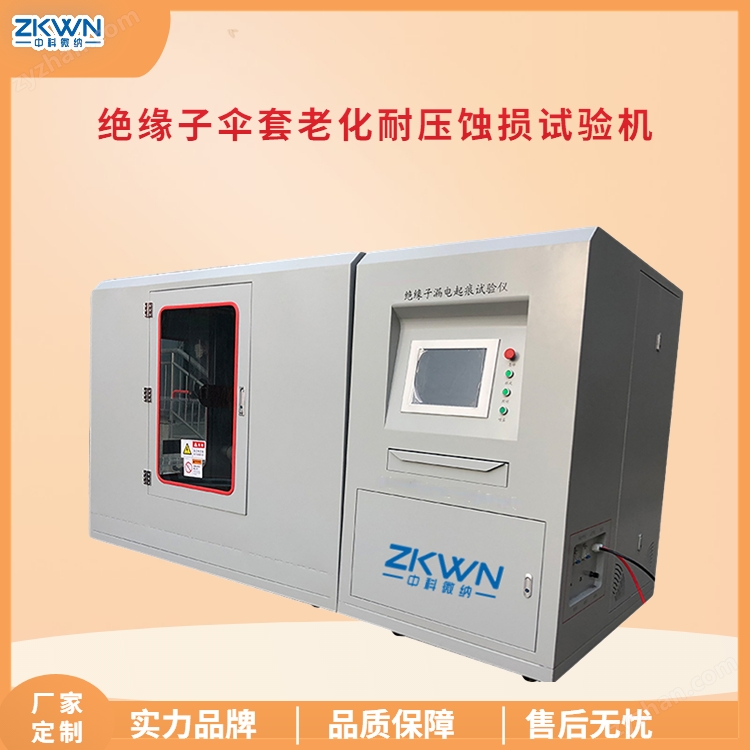

絕緣子傘套耐漏電及耐電蝕損試驗箱
設備型號：NLD-AII
滿足標準：
GB/T 20142-2006 標稱電壓高于1000V的交流架空線路用線路柱式復合絕緣子---定義 、試驗方法及接受準則
GBT 22079-2008 標稱電壓高于1000V使用的戶內和戶外聚合物絕緣子 一般定義、試驗方法和接受準則
試驗原理：
在一個封閉的鹽霧室內，水平和垂直各放置一個絕緣子，對絕緣子施加工頻高壓，長期運行1000小時，判斷工頻高壓及鹽霧室對絕緣子的蝕損程度，及絕緣子的耐漏電概況，從而判斷絕緣子是否合格。
設備組成：
高壓發生器：主要由調壓器和變壓器組成，主要作用是升壓和降壓
霧化試驗箱：主要由霧化室和超聲波霧化器組成，在霧化室內，由超聲波霧化器產生規定流量的霧化顆粒后，附著在絕緣子表面，形成露珠后，對絕緣子進行腐蝕。
控制系統：控制整個試驗系統的開始、暫停和結束。
軟件功能：
1、曲線顯示：實時顯示試驗電壓和電流曲線
2、負載電流：實時顯示負載電流，過載保護
3、上下限位：上下限位狀態指示燈
4、試驗暫停：時間期間可以中斷試驗過程后，繼續開始試驗，累積記錄試驗總時長
5、參數校準：可以對電壓和電流參數進行校準
6、歷史數據：可以查詢歷史數據
7、電子報告：可以保存電子報告
8、數據導出：可以通過U盤接口導出數據
技術參數：
1、輸入電壓：AC-220V
2、輸出電壓：AC0～50KV，DC -50～0 KV可以調
3、電器容量：50KVA
4、電壓試驗精度：<2%
5、高壓側輸出電流： ≥1A
6、高壓側輸出電流：>250MA時，電壓降<5%
7、電流測量精度：<1%
8、門限位開關：打開門后，電壓斷電并自動歸零
9、過流保護：可設定
10、試品離霧室頂?shù)拈g距：>400mm，
11、試品離墻的間距：>400mm
14、試品數量：水平1只，垂直1只
15、試驗時間：1000小時
16、噴霧方式：超聲波霧化器
17、試樣處的噴霧速度：3M/S
18、噴霧量為：（0.4±0.1）L/m3.H
19、霧室容積：4m3(長寬高=2000mm*1200mm*1700mm)
20、噴霧液體： NaC1和去離子水配制好的鹽水
23、霧化顆粒：5μm-10μm
24、控制系統：嵌入式工業計算機
25、主機尺寸：長寬高=3400*1300*1800（MM）
26、設備重量：300kG
隨機配置
序號名稱 數量 備注
1試驗主機 1臺
2試驗霧化室 1臺
3霧化發生器 1臺
4水槽 1個
5高壓線 1條 高壓引線
6噴霧管路 1組 白色塑料管
7高壓線支架1個
8絕緣子連接高壓線1條紅色,兩頭帶夾子
9絕緣子回路高壓線2條黑色,一頭帶夾子
10高壓硅堆 2個 尼龍柱
11排煙引口 2個 有機玻璃-圓口
12排煙導管 1條 錫紙導管
13接地線 1條
