稀黑液碳化硅熱交換器-原理

一、材料特性：工況的基石

碳化硅（SiC）作為核心傳熱介質，其物理化學性質直接決定了設備性能：

耐高溫性

熔點高達2700℃，可在1600℃下長期穩定運行，短時耐受2000℃溫度。

應用案例：在煤氣化裝置中，碳化硅換熱器成功應對1350℃合成氣急冷沖擊，避免熱震裂紋泄漏風險；光伏多晶硅生產中，設備在1200℃高溫下穩定運行，確保生產效率。

抗腐蝕性

對濃硫酸、氫氟酸、熔融鹽等強腐蝕介質呈化學惰性，年腐蝕速率低于0.005mm，較316L不銹鋼提升100倍。

應用案例：氯堿工業中，設備壽命突破10年，遠超傳統鈦材的5年周期；某化工廠硫酸濃縮裝置采用后，壽命從18個月延長至10年，年維護成本降低75%。

高導熱性

導熱系數120-270 W/(m·K)，是銅的2倍、316L不銹鋼的3-5倍。

應用案例：丙烯酸生產中，設備實現冷凝效率提升40%，蒸汽消耗量降低25%；垃圾焚燒發電廠應用顯示，煙氣余熱回收效率提高至85%，給水溫度提升至250℃。

二、結構創新：高效換熱的核心

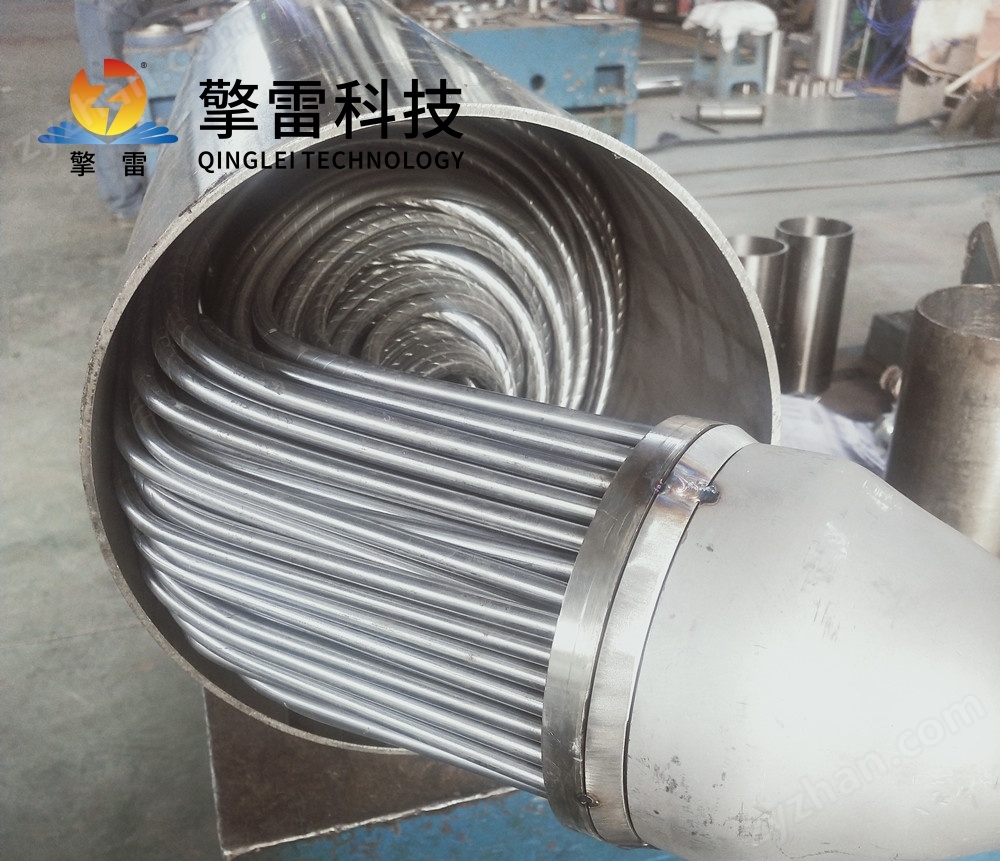

螺旋纏繞管束設計

換熱管以3°-20°螺旋角反向纏繞，形成多層立體傳熱面，單臺設備傳熱面積可達5000m2，是傳統設備的3倍。

技術效果：螺旋結構產生≥5m/s2離心力，管程邊界層厚度減少50%，污垢沉積率降低70%；自由段管束可軸向伸縮，吸收熱膨脹應力，設備運行穩定性提升90%。

微通道技術

通道尺寸縮小至0.3mm，比表面積達5000m2/m3，較傳統設備換熱效率提升5倍。

應用案例：某制藥企業采用Φ19×1.5mm碳化硅管處理抗生素發酵廢水，連續運行180天未堵塞；PEM制氫設備中，冷凝效率達95%，產出水純度>18MΩ·cm。

雙O形環密封結構

內外密封環形成獨立腔室，內腔充氮?dú)獗Ｗo(hù)，外腔集成壓力傳感器（量程0-10MPa，精度0.1級）和有毒氣體報警器（檢測限<1ppm），泄漏率低于0.01%。

應用場景：氯堿工業中，滿足對設備密封性的嚴格要求，年減少氯氣排放量1200噸。

三、稀黑液應用場景：腐蝕性介質的高效處理

稀黑液作為制漿造紙工業的副產物，含有大量堿性物質和有機物，對換熱器提出嚴苛要求：

耐堿腐蝕

碳化硅對氫氧化鈉（NaOH）等堿性介質具有優異耐蝕性，年腐蝕速率低于0.01mm，適用于稀黑液蒸發濃縮工藝。

應用案例：某制漿廠采用碳化硅換熱器后，稀黑液蒸發效率提升20%，蒸汽消耗降低15%，設備壽命延長至8年，綜合運營成本下降30%。

抗結垢設計

內壁螺旋螺紋結構使傳熱系數提升30%-50%，換熱面積增加40%-60%；結合超疏水涂層技術，結垢周期延長至24個月，減少清洗頻率。

技術參數：根據稀黑液成分（pH值、氯離子含量等）選擇材料，含氟介質需采用碳化硅-石墨烯復合材料，導熱系數突破300 W/(m·K)，耐溫提升至1500℃。

工藝適配性

蒸發濃縮工藝優先選擇螺旋纏繞管束結構，強化湍流并降低壓降；高溫急冷場景采用模塊化復合管板設計，消除熱應力，避免開裂。

智能化升級：集成物聯網傳感器，監測管壁溫度梯度、流體流速等16個關鍵參數，故障預警準確率>98%；通過數字孿生技術構建設備三維模型，預測剩余壽命，維護決策準確率>95%。

四、經濟性與環保效益

全生命周期成本優勢

盡管碳化硅管束成本是316L不銹鋼的8-10倍，但其壽命達15-20年，是不銹鋼設備（5-8年）的3倍以上。

案例：某煤化工項目采用碳化硅換熱器后，20年總成本（含維護）較不銹鋼設備降低40%；某化工廠氫氟酸廢水處理系統采用后，維護成本降低75%。

節能減排

以100m3/h廢水處理規模為例，碳化硅設備熱回收效率提升30%-50%，年節能標煤可達數千噸。

政策紅利：中國《工業能效提升計劃》明確推廣新型耐腐蝕換熱設備，疊加“雙碳”目標，碳化硅設備將成為綠色轉型方案。

五、未來趨勢：材料與工藝的雙重突破

材料升級

研發碳化硅-石墨烯復合材料，目標導熱系數>200 W/(m·K)，抗彎強度>600MPa，耐溫提升至1500℃，適應超臨界CO?發電等工況。

結構優化

開發管徑<1mm的微通道碳化硅換熱器，傳熱面積密度達5000m2/m3；采用三維螺旋流道設計，傳熱效率提高30%。

智能化集成

集成物聯網傳感器與AI算法，實現遠程監控、故障預警（準確率>98%）及自適應調節，節能率達10%-20%；通過數字孿生技術模擬設備運行狀態，優化維護計劃，降低人工成本。
